Транзистор КТ3132В-2 Au

Бескорпусные на кристаллодержателе с гибкими выводами.
Тип прибора указывается в этикетке.
На транзистор наносится условная маркировка двумя точками (точка у базового вывода и точка у коллекторного вывода):
   - КТ3132А-2 - синие,
   - КТ3132Б-2 - красные,
   - КТ3132В-2 - желтые,
   - КТ3132Г-2 - бежевые,
   - КТ3132Д-2 - белые,
   - КТ3132Е-2 - зеленые.
Масса транзистора в держателе не более 0,2 г.

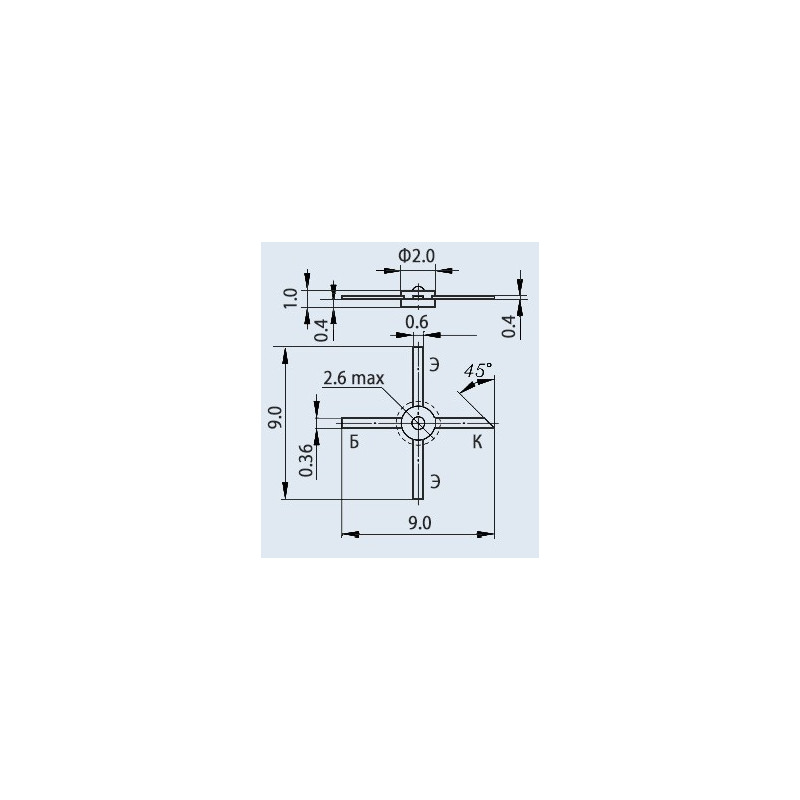

Тип корпуса: КТ-21.
Категория качества: «ОТК».
Технические условия:
  - приемка «1» - аА0.336.564ТУ.
Импортный аналог: FJ201F, 2N6617, DC5405.

Основные технические характеристики транзистора КТ3132А-2:
• Структура транзистора: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 70 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 5,5 ГГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 10 В (1кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 1 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 8,5 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 15... 150;
• Ск - Емкость коллекторного перехода: не более 5,5 пФ;
• Кш - Коэффициент шума транзистора: не более 2,5 дБ на частоте 3,6 ГГц
