Транзистор КТ934А Au
Транзисторы СВЧ КТ934А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах 100...400 МГц при напряжении питания 28 В.
Используются для работы в стационарной и бортовой аппаратуре средств радиосвязи общего назначения.

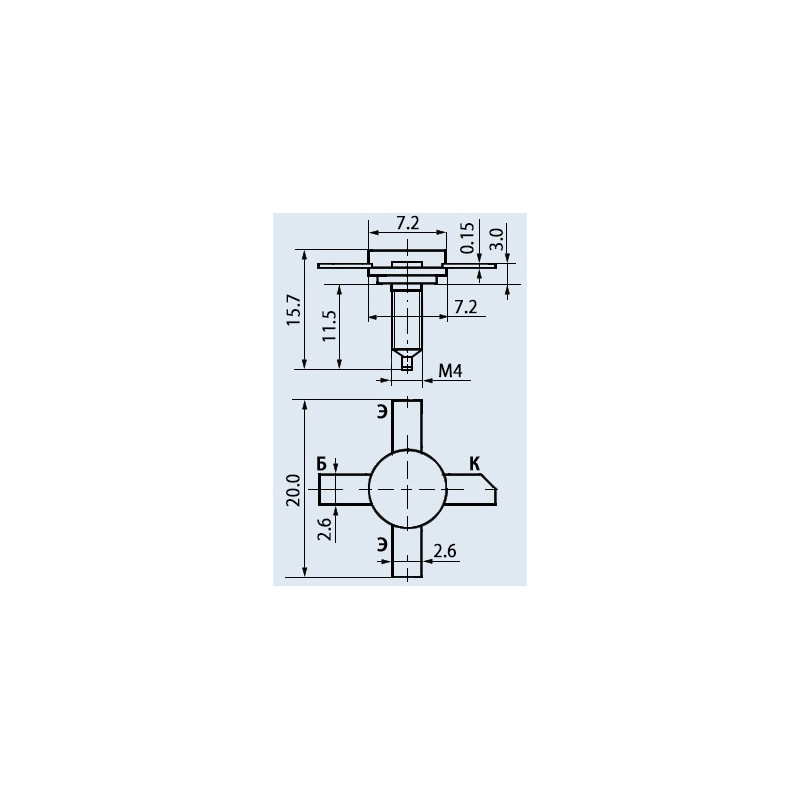

Выпускаются в металлокерамическом корпусе с полосковыми выводами и монтажным винтом.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 4,5 г.
Тип корпуса: КТ-17.
Климатическое исполнение: «УХЛ», категория размещения «3».
Категория качества: «ОТК».
Технические условия:
- приемка «1» - аА0.336.203ТУ.
Импортный аналог: 2N5635, 2N6202, C3-28, 2N6202, 2SC1021.
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22
Основные технические характеристики транзистора КТ934А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 7,5 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 500 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 60 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 0,5 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 7,5 мА (60В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 50;
• Ск - Емкость коллекторного перехода: не более 9 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2 Ом;
• Ку.р. - Коэффициент усиления мощности: не менее 6 дБ;
• Рвых - Выходная мощность транзистора: не менее 3 Вт на частоте 400 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 20 пс
