Транзистор КТ306БМ
Артикул: 301174
Транзисторы КТ306БМ кремниевые эпитаксиально-планарные структуры n-p-n переключательные и усилительные с ненормированным коэффициентом шума.
Предназначены для применения в усилителях высокой частоты (КТ306ВМ, КТ306ГМ, КТ306ДМ) и переключающих устройствах (КТ306АМ, КТ306БМ).
Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип приборов указывается на корпусе.
На приборах в пластмассовом корпусе маркировка указывается в сокращенном виде: 306А, 306Б, 306В, 306Г, 306Д.
Масса транзистора не более 0,5 г.

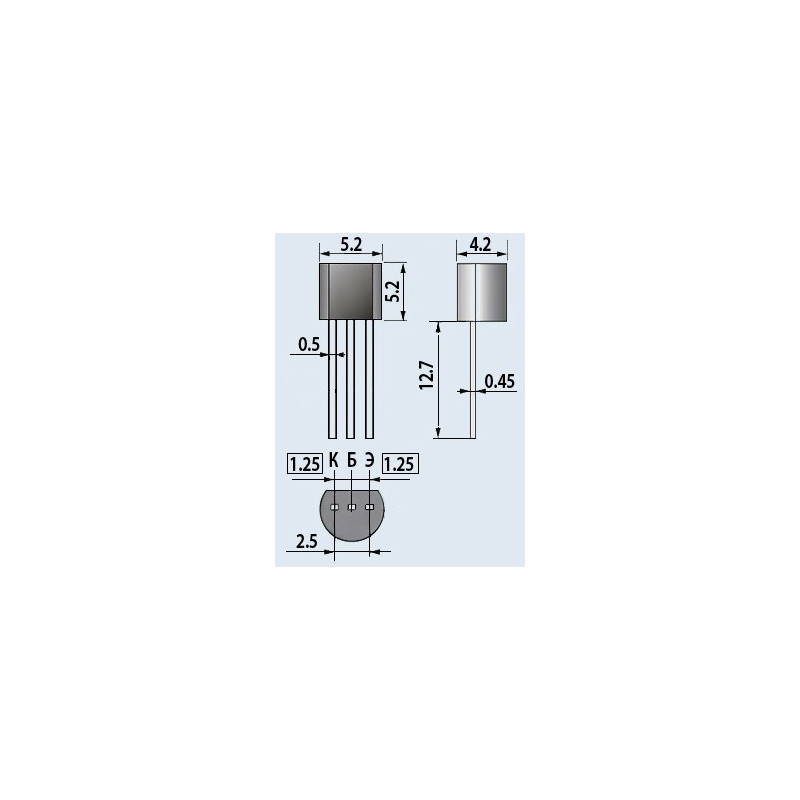

Тип корпуса: КТ-26 (ТО-92).
Климатическое исполнение: «УХЛ2.1» по ГОСТ 15150-69.
Категория качества: «ОТК».
Технические условия:
- приемка «1» СБ0.336.028ТУ.
Минимальный срок сохраняемости не менее 12 лет со дня изготовления.
Импортный аналог: MPS2713, MPS2714.
* Уважаемые покупатели!
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22
Основные технические характеристики транзистора КТ306БМ:
• Структура транзистора: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 500 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 40...120;
• Ск - Емкость коллекторного перехода: не более 5 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 30 Ом
