Транзистор КТ201ГМ
Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n усилительные с ненормированным КТ201АМ, КТ201БМ, КТ201ВМ, КТ201ГМ и нормированным КТ201ДМ коэффициентом шума на частоте 1 кГц.
Предназначены для применения в усилителях низкой частоты электронной аппаратуры общего назначения.
Выпускаются в пластмассовом корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Тип транзистора указывается на боковой поверхности корпуса в виде сокращенного обозначения:
- КТ201АМ - 201А,
- КТ201БМ - 201Б,
- КТ201ВМ - 201В,
- КТ201ГМ - 201Г,
- КТ201ДМ - 201Д.
Масса транзистора не более 0,6 г.
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22

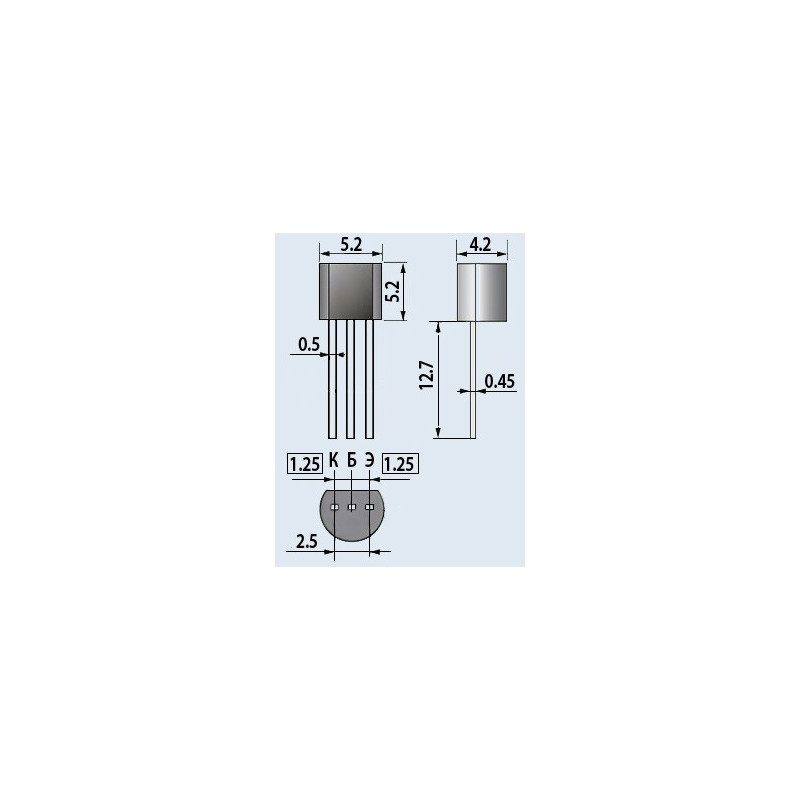

Тип корпуса: КТ-26 (ТО-92).
Климатическое исполнение: «УХЛ2.1» по ГОСТ 15150-69.
Категория качества: «ОТК».
Технические условия:
- приемка «1» СБ0.336.040ТУ.
Импортный аналог: 2N2932.
Основные технические характеристики транзистора КТ201ГМ:
• Структура транзистора: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 10 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 10 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 10 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 20 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 70...210;
• Ск - Емкость коллекторного перехода: не более 20 пФ
