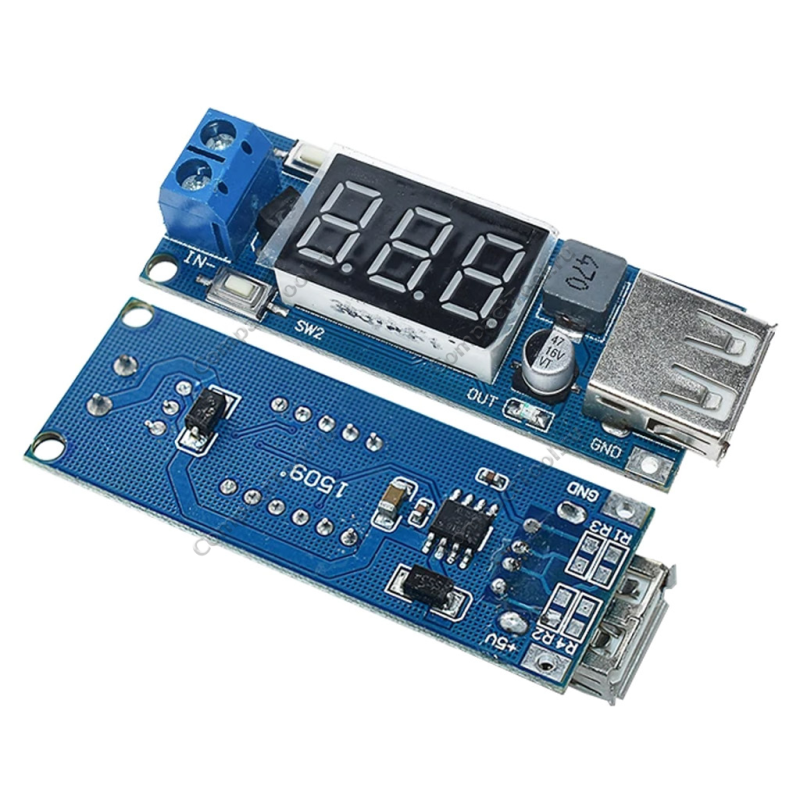

XL1509 2А 10Вт DC-DC понижающий преобразователь HW-318 с портом USB-А

• Модель: HW-318
• Вид преобразователя: неизолированный, импульсный, понижающий
• Рабочее напряжение
  • Входное: 6.0 ~ 40 В
  • Блокируемое: менее 5.0 В
  • Выходное: 5 В, фиксированное
• Ток нагрузки
  • продолжительный: до 1 А
  • кратковременный: до 2 А (требуется усиленное охлаждение)
• Мощность, макс.: 10 Вт
• Чип регулятора: XL1509-5.0E1 XLSEMI
• Частота ШИМ-преобразования: 150 ± 23 кГц
• Эффективность преобразования (КПД), макс.: 82%
• Управление: 2-кнопочное - питанием, выходом
• Дополнительные функции: встроенный вольтметр, поддержка зарядки мобильных устройств
• Контроллер: STM8003F3P6
• Шаг измерения: 0.1В
• Погрешность: ± 0.5В, автокорректировка
• Экран: 3361AS Xlitx
  • конструкция: светодиодный трёхсимвольный семисегментный
  • диагональ: 26.5 мм (1.04 дюйма)
  • символы: красный цвет, высота 9.2 мм
• Защита от: переполюсовки на входе, перегрева чипа регулятора, повышенного напряжения на входе, превышения по току
• Светодиодная индикация: напряжение на выходе
• Контактная группа
  • вход: винтовые клеммы-терминалы Ø2 мм
  • выход: порт USB-A 2.0, площадки для припайки проводов
• Монтажные отверстия: 2 х Ø3 мм
• Рабочая температура: 0℃ ~ +85℃
• Размеры: 60.4 х 21.1 х 11.8 мм
• Вес: 19 гр

Схемы преобразования напряжения существуют во множестве электронных устройств. Они способствуют уверенному функционированию электрических схем устройств от привычных источников питания, таких как бытовые или промышленные сети постоянного или переменного напряжения, или автономные батареи и аккумуляторы любых типов и размеров. Каждая отдельно взятая схема полностью законченного, готового к эксплуатации прибора, или проектируемого устройства, находящегося на этапах разработки, требует для себя определённого уровня напряжения. И этот необходимый уровень может порой сильно отличаться от многочисленных стандартов напряжения, предлагаемых унифицированными источниками электроэнергии.

Среди большого разнообразия, преобразователи напряжения широко распространены под видом самостоятельных модулей, со свойственными для каждой выбранной модели рабочими характеристиками. Наравне с интегрированными схемами, внешние модули предназначены для задач преобразования переменного или постоянного напряжения до нужного схеме устройства уровня, осуществляют его повышение или понижение.  Наиболее частое применение подобные модули находят в области конструирования или замещения цепей питания приборов, используются в автоматике, микроэлектронике, робототехнике, а также в других направлениях.
