Понижающий DC-DC регулятор XL4015 5А 75Вт с ампервольтметром

DC-DC преобразователь

• Модель: HW-083
• Рабочее напряжение
  • на входе: 4В ~ 32В DC
  • на выходе: 1.5В ~ 30В DC
• Блокируемое напряжение: менее 3.3В DC
• Пропускной ток
  • продолжительный: до 4А
  • кратковременный: до 5А
• Мощность выхода, макс.: 75 Вт (требуется охлаждение)
• Чип преобразователя: XL4015 XLSEMI
• Коэффициент эффективности (КПД), макс.: 96%
• Частота преобразования ШИМ
  • рабочая: 180 ± 20% кГц
  • короткое замыкание: 48 кГц
• Регулировка: выходное напряжение и ток
• Способ настройки: вращение подстроечного винта многооборотного потенциометра
• Количество оборотов полного хода потенциометра: 25 ± 3
• Индикация: перегрузка (стабилизация тока), уровень проходимого тока
• Дополнительно: вольтметр, амперметр, управление чипом XL4015, поддержка функции заряда аккумуляторных батарей
• Защита от: короткого замыкания, перегрева
• Контактная группа: площадки под пайку с монтажными отверстиями 4 х Ø2.0 мм, винтовые клеммы-терминалы

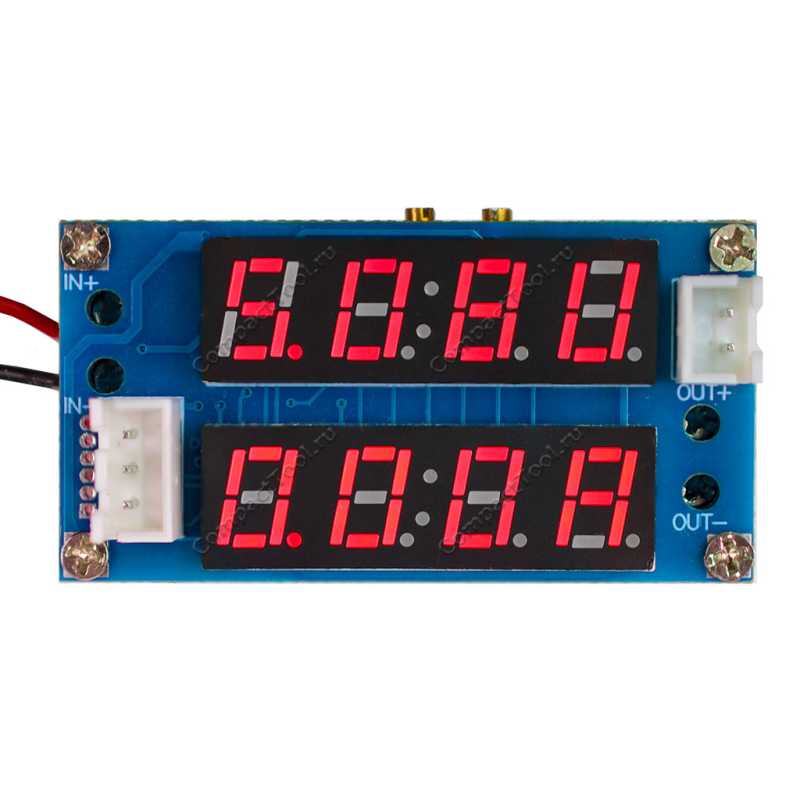

Вольтметр-амперметр

• Модель: HW-035
• Питание: 5.0В ~ 32В DC
• Рабочее напряжение: 3.3В (ME6203A MicroOne)
• Диапазон измерений: 3.3В ~ 30В
• Экран вольтметра, экран амперметра
  • конструкция: светодиодный четырёхсимвольный семисегментный GNQ-2841-BS
  • диагональ: 33.9 мм (1.33 дюйма)
  • цвет символов: ярко красный
  • высота символов: 7.12мм (0.28 дюйма)

Общие

• Рабочая температура: 0℃ ~ +75℃
• Размеры: 51.2 х 26.3 х 21.0 мм
• Вес: 35 гр

Преобразователь XL4015 – это лёгкий в использовании, универсальный модуль питания, с возможностью понижения и плавной регулировки выходного напряжения до требуемого уровня. Модель HW-083 располагает дополнительными функциями регулировки нагрузочного тока и мониторингом процесса заряда аккумуляторных батарей. Предусмотрено внешнее управление рабочим режимом XL4015.

Преобразователь HW-083 позволяет подключать самые разные низковольтные электронные схемы, функционирующие от постоянного напряжения +1.5В ~ +30В, к стационарным источникам питания, сетевым адаптерам, или автономным батареям с напряжением в диапазоне +5В ~ +32В. Предельная проводимость нагрузочного тока у преобразователя XL4015 достигает внушительных 5А, продолжительная - до 4А. Модуль HW-083 очень часто находит применение в компактных электронных изделиях, так как обладает понятными элементами настройки/управления, простой схемой подключения, и малыми размерами. На элементной базе преобразователя HW-083 может быть собран низкобюджетный регулируемый блок питания, поддерживающий зарядку аккумуляторных батарей.

Плата вольтметра-амперметра HW-035 дополняет конструкцию понижающего преобразователями инструментом контроля рабочих параметров выходного напряжения и тока. Измерительный модуль является несложной самодостаточной надстройкой к преобразователю. Проводных соединений между платами нет, латунные стойки по углам связывают контактные площадки входа-выхода HW-083 с такими же площадками питания и измерительного входа HW-035.

Конструктивные особенности HW-083

В основе DC-DC преобразователя использована типовая схема сборки, опубликованная на страницах технической спецификации к чипу XL4015. Опорный вольтаж у микросхемы регулятора составляет 1.25В, которым ограничивается нижний порог доступного на выходе напряжения. Однако из-за особенностей элементной базы модуля, операции с регулировкой тока выходного напряжения ниже 1.5В затруднительны или невозможны. Внутренняя схема преобразователя XL4015 имеет очень небольшой процент падения напряжения, гораздо менее значимый, нежели у популярной LM2596.

Интегрированный в XL4015 мощный переключающий МОП-транзистор с фиксированной частотой 180 кГц выделяет много тепла и ощутимо горячо разогревает корпус микросхемы в нагрузках с током более 2.5А. Для эффективного охлаждения чипа XL4015, на его поверхность требуется установка теплоотводящиего радиатора. Если преобразователь эксплуатируется в продолжительных нагрузках с высокой мощностью, рекомендуется использование медного радиатора с большей площадью рассеивания тепла в среде с улучшенным охлаждением.
