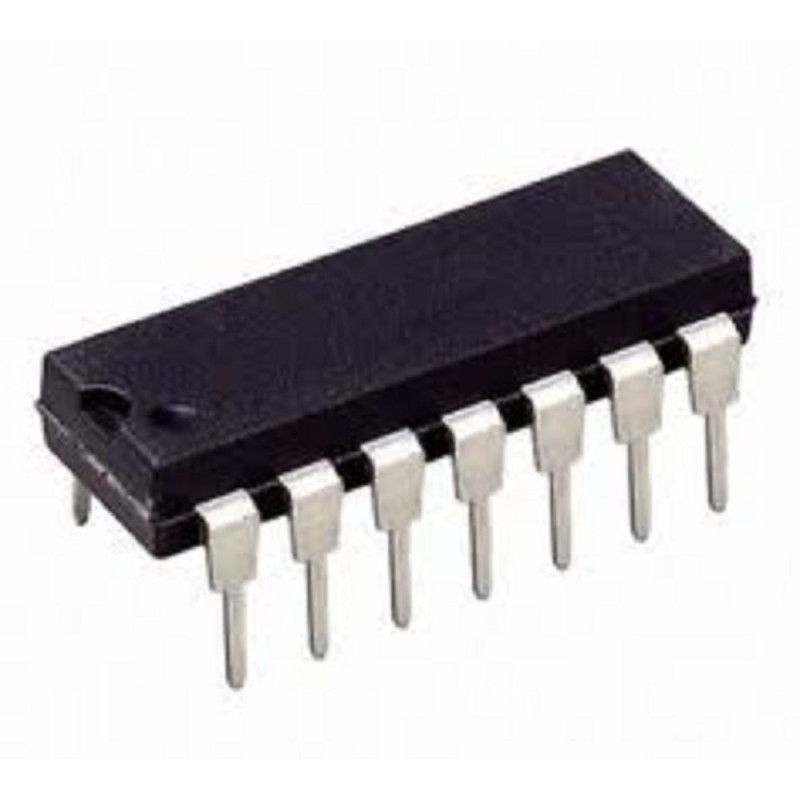

Микросхема КР140УД5Б

Микросхемы представляют собой операционные усилители средней точности с составными транзисторами (эмиттерными повторителями) на входе, без частотной коррекции. Кроме общего выхода имеют дифференциальные выходы. Содержат 26 интегральных элементов. Корпус К140УД5 (А, Б) типа 301.8-2, масса не более 1,3 г, КР140УД5 (А, Б) — типа 201.14-1, масса не более 1,1 г. Назначение выводов: К140УД5 (А, Б): 1 — питание (-Uп); 2, 3, 4, 6, 12 — коррекция; 5 — выход; 7 — питание (+Uп); 8, 9 — входы инвертирующие; 10, 11 — входы неинвертирующие. КР140УД5 (А, Б): 1 — вход неинвертирующий (высокоомный); 2, 5, 6, 9, — коррекция; 4 — питание (-Uп); 7 — контрольный; 8 — выход; 10 — питание (+Uп); 12 — вход инвертирующий (высокоомный); 13 —  вход инвертирующий (низкоомный); 14 — вход неинвертирующий (низкоомный).
