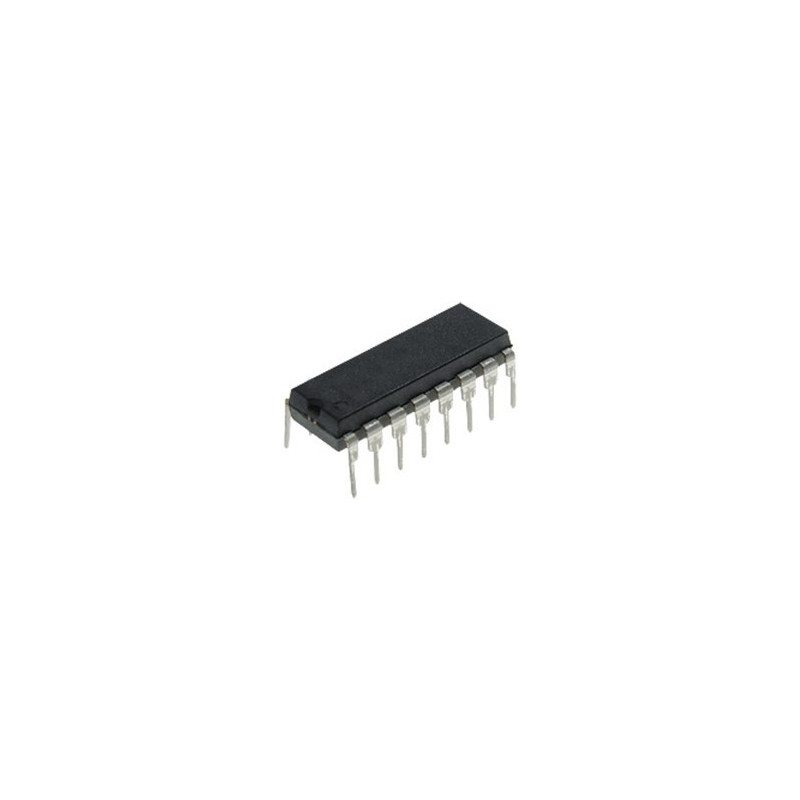

Микросхема SG3526N

представляет собой высокопроизводительную интегральную схему широтно-импульсного модулятора, предназначенную для импульсных регуляторов с фиксированной частотой и других приложений управления мощностью.

Функции, включенные в эту ИС, включают опорное напряжение с температурной компенсацией, пилообразный генератор, усилитель ошибки, широтно-импульсный модулятор, логику измерения импульсов и управления, а также два сильноточных выхода на тотемных полюсах, идеально подходящих для управления емкостью силовых полевых транзисторов на высоких скоростях.

Дополнительные защитные функции включают плавный пуск и блокировку при пониженном напряжении, цифровое ограничение тока, двойную блокировку импульсов, регулируемое время нечувствительности и защелку данных для измерения одиночных импульсов. Все порты цифрового управления совместимы с TTL и CMOS B-серии. Активная конструкция с низким уровнем логики позволяет легко выполнять проводные соединения ИЛИ для максимальной гибкости. Универсальность этого устройства позволяет использовать его в однополярных или двухтактных импульсных регуляторах, которые являются бестрансформаторными или трансформаторными. SG3526 рассчитан на диапазон температур перехода от 0 ° до + 125 ° C.
