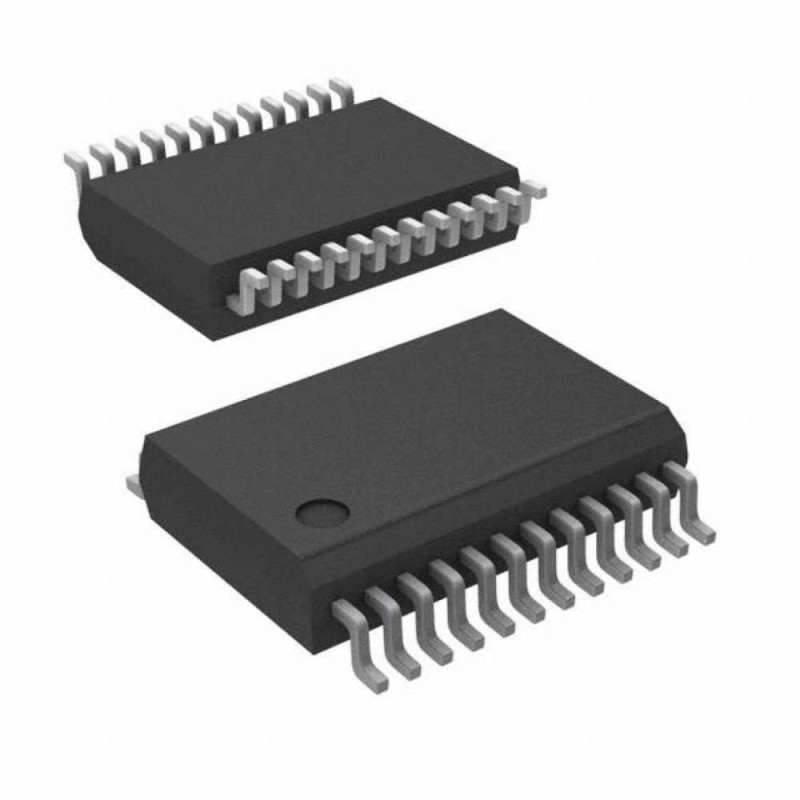

Микросхема S5D2509X09-SO

представляет собой автономный процессор экранного меню, который используется для отображения информации о настройках монитора или состоянии в виде определенного символа или символа на экране. Его основная операция включает создание сигнала R / G / B для символа или символа путем управления внутренней памятью, синхронизации его с горизонтальным обратным сигналом и смешивания его с основным видеосигналом в видео AMP IC. Данные шрифта для создания символа или символа хранятся во внутреннем ПЗУ. Доступ к нему и управление им осуществляется с помощью управляющих данных, передаваемых от микроконтроллера по шине I2C. Микросхема содержит внутреннюю схему ФАПЧ, поэтому все сигналы управления синхронизацией, включая системные часы, синхронизируются с горизонтальным обратным сигналом.
