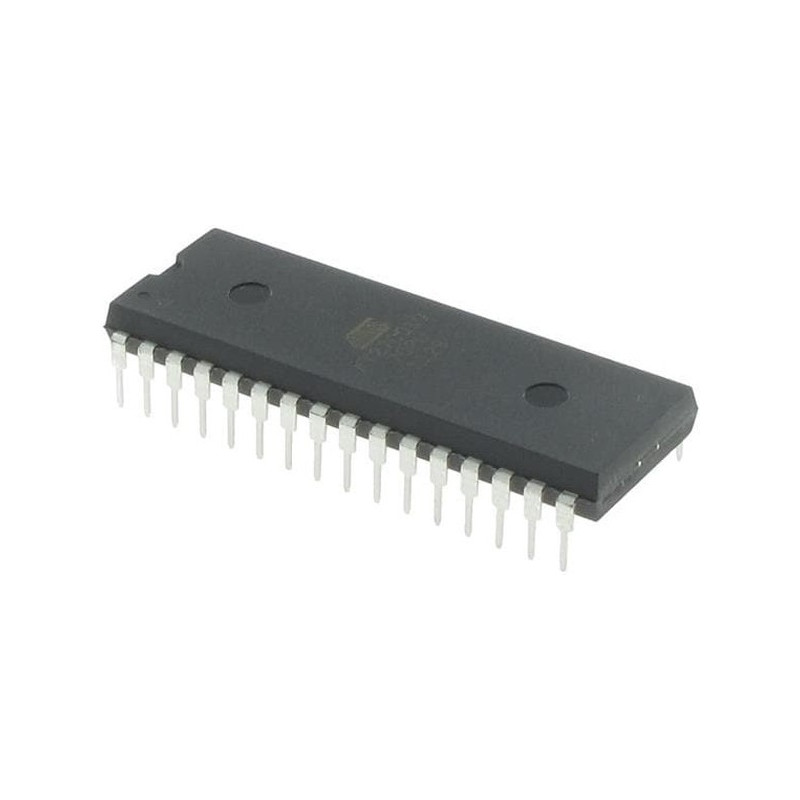

Микросхема TDA4853

ВОЗМОЖНОСТИО собенности концепции• Полная горизонтальная и вертикальная автосинхронизация;Режим видеомагнитофона включен• Расширенный горизонтальный частотный диапазон от 15 до 130 кГц• Полный набор геометрии I2C-bus driven geometry настройки и функции, включая режим ожидания• Очень хорошая вертикальная линейность• Муаровая отмена• Последовательность пуска и выключения для безопасной эксплуатации все силовые компоненты• Рентгеновская защита• Гибкий переключаемый режим B+ функциональный блок питания для преобразователь обратной связи и прямой подачи• Внутренне стабилизированное опорное напряжение• Сигнал привода для фокусных усилителей с комбинированным формы волн горизонтальной и вертикальной параболы (TDA4854)• DC управляемые входы для чрезвычайно высокого напряжения Компенсация (EHT)• Пакет SDIP32.Синхронизация• Может обрабатывать все сигналы синхронизации (горизонтальные, вертикальные,композит и синхронизация на видео)• Выход для зажима видео (передний/задний край выбирается по I2C-шине), вертикальное гашение и защита гашение• Выход для быстрого разблокирования состояния горизонтального синхронизация и гашение на сетке 1 кинескопа.Вертикальное сечение• I2C-bus контролируемый вертикальный размер изображения, изображение положение, линейность (S-коррекция) и баланс линейности

• Выход для I2C-bus управляемый вертикальный пилообразный и вертикальный размер изображения не зависит от частоты• Дифференциальные токовые выходы для соединения постоянного тока с вертикальным усилитель• Вертикальный диапазон автосинхронизации от 50 до 160 Гц.Секция Восток-Запад (РЭБ)• I2C-bus управляемый выход для горизонтальной подушечки для булавок,горизонтальный размер, коррекция угла и трапеции• Опциональное отслеживание формы сигнала привода РЭБ с помощью линии частота выбирается по I2C-шине.Фокус-секция TDA4854• I2C-bus управляемый выход для горизонтального и вертикально гопараболы• Вертикальная парабола не зависит от частоты и треков с вертикальными регулировками• Горизонтальная парабола, не зависящая от частоты• Предварительная коррекция задержки выходного каскада фокуса.Горизонтальное сечение• I2C-bus управляемый широкий диапазон линейное положение изображения,неуравновешенность штыря и коррекция параллелограмма через горизонтальная фаза• Частотно-запертая петля для плавного улавливания горизонтальных частота• Телевизионный режим на частоте 15,625 или 15,750 кГц выбирается шиной I2C-bus.• Простая предустановка частоты fmin и fmax внешним резисторы• Низкое дрожание• Плавный пуск для горизонтальных и B+ управляющих приводных сигналов.1999 Jul 132
