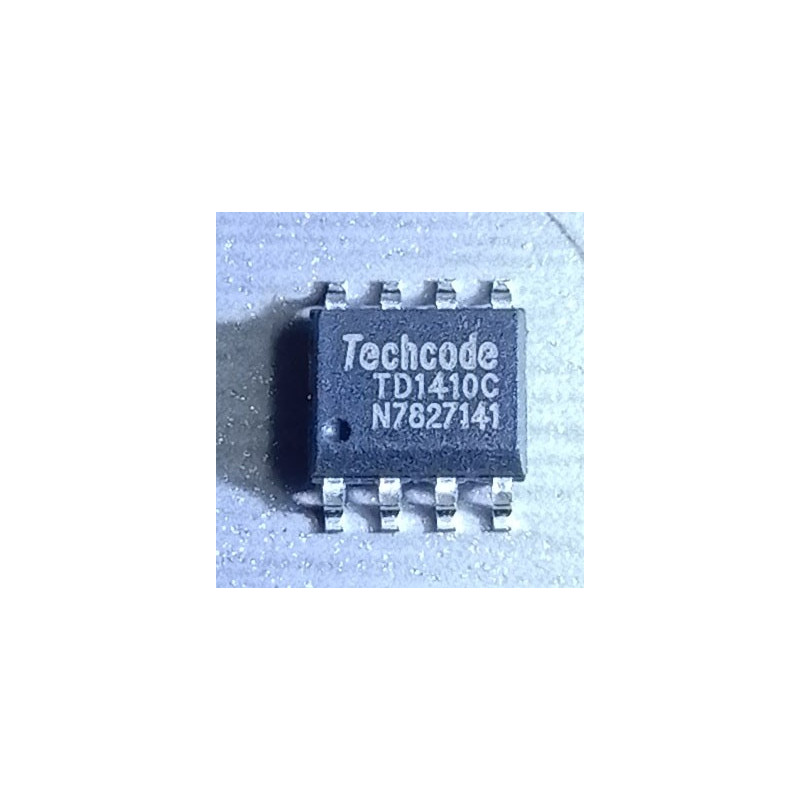

Микросхема TD1410C

представляет собой монолитный понижающий переключатель режима с фиксированной частотой 380 кГц со встроенным силовым МОП-транзистором. Он обеспечивает постоянный выходной ток 1,8 А в широком диапазоне входных источников питания с отличной нагрузкой и регулировкой линии. Устройство включает в себя опорное напряжение, схему колебаний, усилитель ошибки, внутренний PMOS и т. Д. Схема управления ШИМ может регулировать коэффициент заполнения в линейном диапазоне от 0 до 100 %. Внутри встроены функция включения, функция защиты от перегрузки по току и функция защиты от короткого замыкания. Встроенный блок внутренней компенсации позволяет минимизировать количество внешних компонентов. Z 1,8 A Постоянный выходной ток z 140 мОм RDSON Внутренний силовой переключатель PMOSFET z КПД до 95% z Фиксированная частота 380 кГц z Широкий диапазон входного напряжения от 3,6 В до 20 В z Выходной сигнал регулируется от 1,222 В до 18 В Гц Встроенная частота Компенсация z Встроенная функция отключения при перегреве z Встроенная функция ограничения тока z Доступен пакет SOP-8 z Минимальное падение напряжения до 0,3 В
