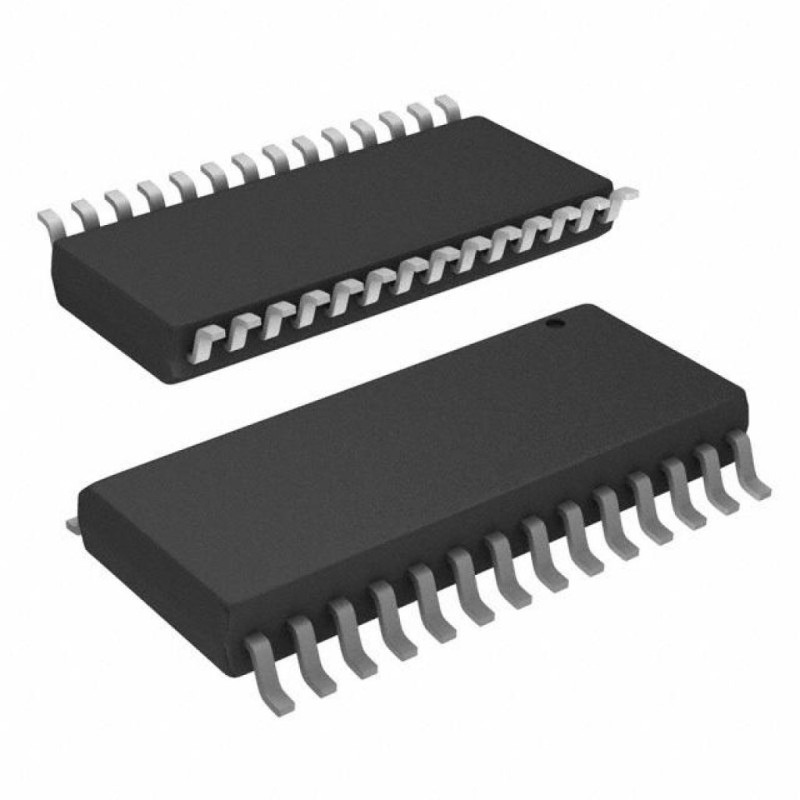

Микросхема TA8493AF

Эти трехфазные двухполупериодные бесщеточные ИС драйвера двигателя постоянного тока были разработаны для использования в двигателях шпинделя привода CD-ROM. TA8493F / AF / BF содержит в своем верхнем каскаде дискретный силовой транзистор (P-ch-MOS) и использует систему прямого ШИМ-управления, которая позволяет ИС обеспечивать превосходный тепловой КПД. Кроме того, структура этого устройства с несколькими микросхемами способствует рассеиванию тепла, генерируемого внутри корпуса, что позволяет снизить концентрацию тепла. Особенности · Многокристальная структура (встроенные микросхемы 3 × 2SJ465) · Система прямого управления ШИМ · Система привода: приводная система 120 ° (TA8493F / BF): приводная система 180 ° (TA8493AF) · Встроенный ограничитель тока: ILIM = 0,7 А (тип.) (При RF = 0,33 Ом) · Встроенные функции реверсивного тормоза / короткого замыкания · Выход сигнала FG (с использованием выходного сигнала элемента Холла) · Встроенное смещение Холла · Встроенная цепь теплового отключения · Комплект поставки: МФУ-3
