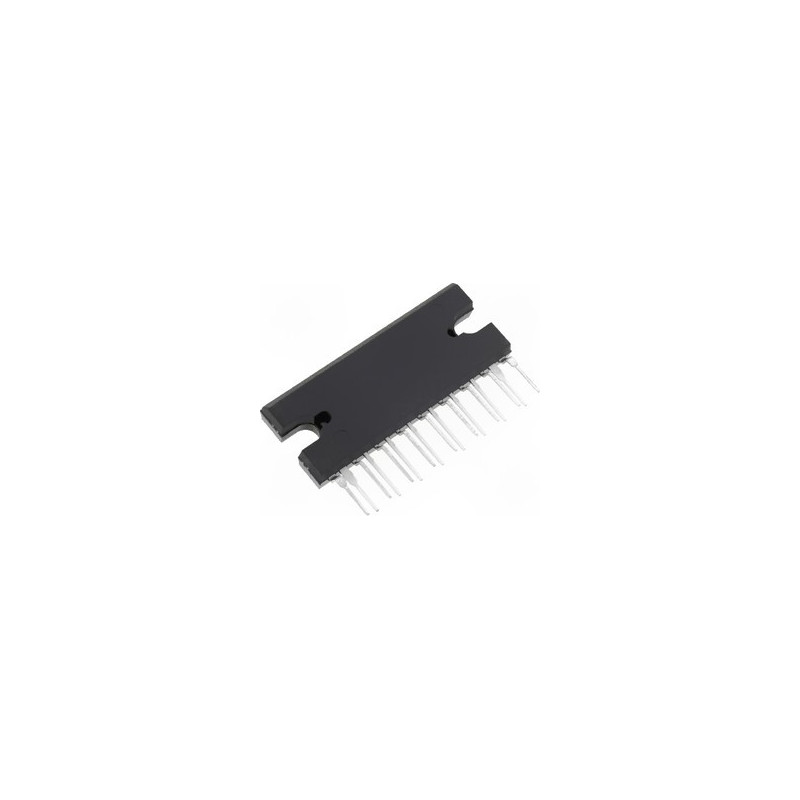

Микросхема TA8220H

Тепловое сопротивление θj-T корпуса TA8220H, разработанное для низкого теплового сопротивления, имеет высокую эффективность теплового излучения. Повышение температуры чипа может быть уменьшено, а влияние ухудшения характеристик из-за повышения температуры при высоком выходе также может быть уменьшено. Эта микросхема питания стереозвука, разработанная для использования в автомобильной аудиосистеме, имеет два встроенных канала для уменьшения характерной разницы между левым и правым каналами. Он также содержит выходную цепь обнаружения короткого замыкания, обнаружение выходного зажима и различные виды защиты. Особенности · Низкое тепловое сопротивление: θj − T = 1,5 ° C / Вт (бесконечный теплоотвод) · Высокая мощность: POUT (1) = 30 Вт (тип. ) / канал (VCC = 14,4 В, f = 1 кГц, THD = 10%, RL = 2 Ом): POUT (2) = 26 Вт (тип.) / канал (VCC = 13,2 В, f = 1 кГц, THD = 10%, RL = 2 Ом): POUT (3) = 19 Вт (тип.) / Канал (VCC = 13,2 В, f = 1 кГц, THD = 10%, RL = 4 Ом) Вес: 9,8 г (тип.) · Низкий коэффициент искажения: THD = 0,04% (тип.) (VCC = 13,2 В, f = 1 кГц, POUT = 1 Вт, RL = 4 Ом, GV = 50 дБ) · Низкий уровень шума: VNO = 0,30 мВ среднеквадр. (Тип.) (VCC = 13,2 В, RL = 4 Ом , GV = 50 дБ, Rg = 0 Ом, BW = 20 Гц ~ 20 кГц) · Встроенная функция ожидания (с (4) выводами, установленными на низкий уровень, питание отключается.): ISB = 1 мкА (тип.) · Встроенный - в выходной цепи обнаружения короткого замыкания (вывод (9): открытый коллектор) · Встроенная схема обнаружения выходного зажима (вывод (1): открытый коллектор) · Встроенные различные схемы защиты Цепи защиты: тепловое отключение, перенапряжение, выход → VCC короткое, Out → GND короткое и Out − Out короткое. Ly напряжение: VCC = 9 ~ 18 В
