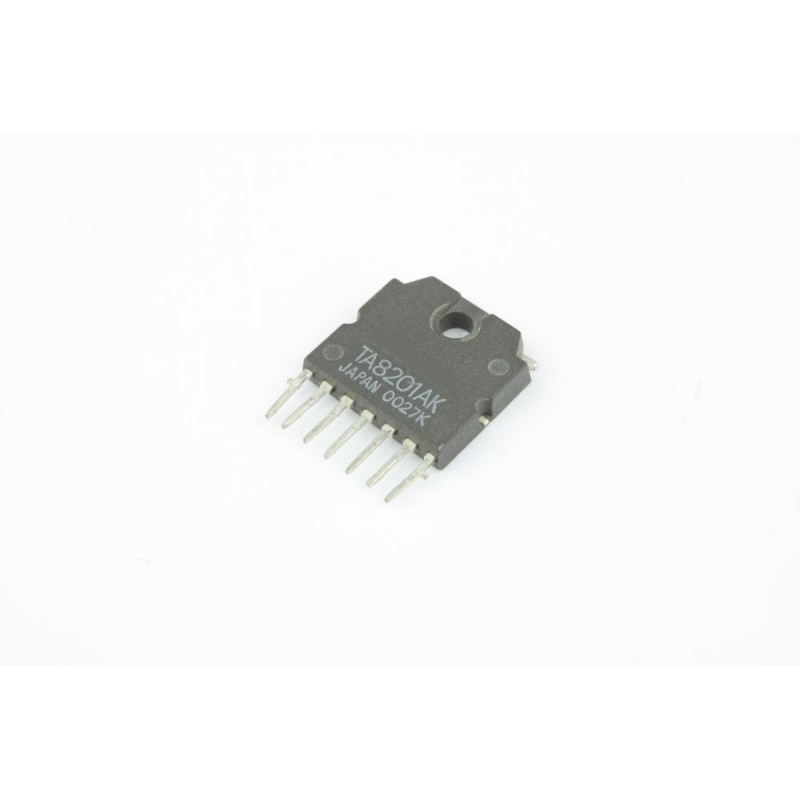

Микросхема TA8201AK

TA8201AK - это усилитель мощности звука для потребительского применения. В этой ИС используется система BTL, в которой выходной конденсатор связи и конденсатор начальной загрузки не нужны, и можно получить выходную мощность 17 Вт (VCC = 14,4 В, BL = 4 Ом, THD = 10%). представляет собой 7-контактный SIP (сигнальный встроенный корпус), он значительно упрощает конструкцию усилителя мощности как по конструкции, так и по сборке. Он также содержит различные типы защиты. Он подходит для автомобильного усилителя мощности с высокими характеристиками. Особенности · Высокая мощность: POUT (1) = 17 Вт (тип.) (VCC = 14,4 В, f = 1 кГц, THD = 10%, RL = 4 Ом): POUT (2) = 14 Вт (тип.) (VCC = 13,2 В, f = 1 кГц, THD = 10%, RL = 4 Ом) · Очень мало внешних частей · Встроенная схема защиты · Тепловое отключение, защита от перенапряжения (тип. VCC = 24 В) Защита ASO (короткое замыкание RL, выход на GND, выход на VCC) · 7-контактный маленький корпус · Диапазон рабочего напряжения питания: VCC = 9 ~ 18 В
