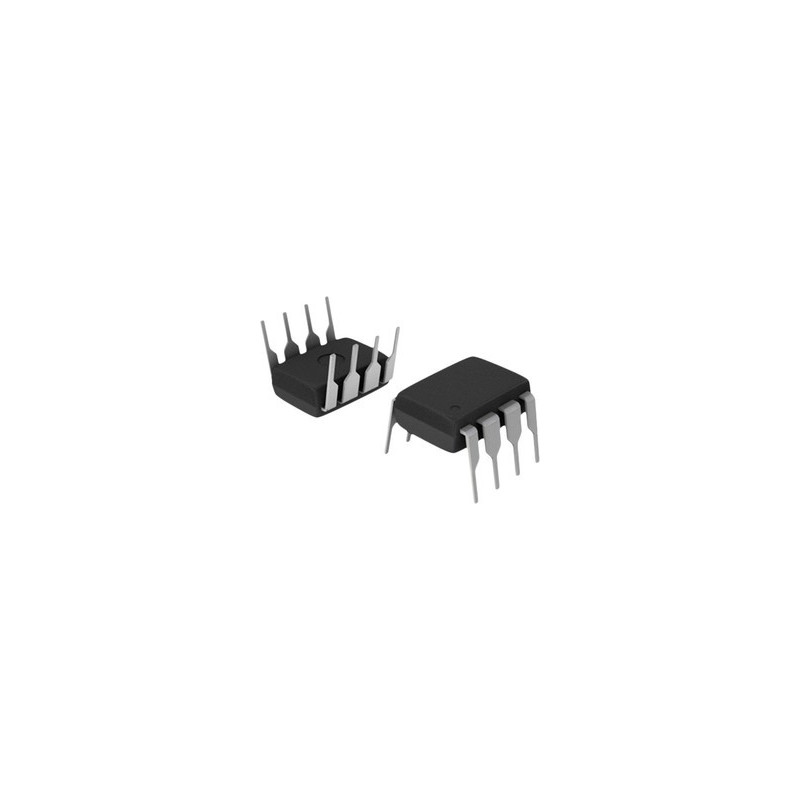

Микросхема UCC3808N-1

технические

Частота1.00 MHz

Напряжение Питания (DC)15.0V (max)

Количество Выходных Интерфейсов2

Входное Напряжение (DC)10.0 V

Выходное Напряжение500 mV

Выходной Ток1 A

Ток Питания2 mA

Рассеяние Мощности1 W

Количество Регулируемых Выходов2

Время Нарастания25 ns

Частота Переключения1000 kHz

ТопологияFull-Bridge, Half-Bridge, Push-Pull

Рабочий цикл50 %

Максимальный рабочий цикл50 %

Время падения25 ns

Рабочая температура (Макс)70 ℃

Рабочая температура (мин)0 ℃

Рассеиваемая Мощность (Макс)1000 mW

Напряжение питания8.3V ~ 15V

пакет

Стиль МонтажаThrough Hole

Количество Выводов8

Корпус/ПакетPDIP-8

размеры

Длина9.81 mm

Ширина6.35 mm

Высота4.57 mm

Корпус/ПакетPDIP-8

физическое

Рабочая Температура0℃ ~ 70℃
