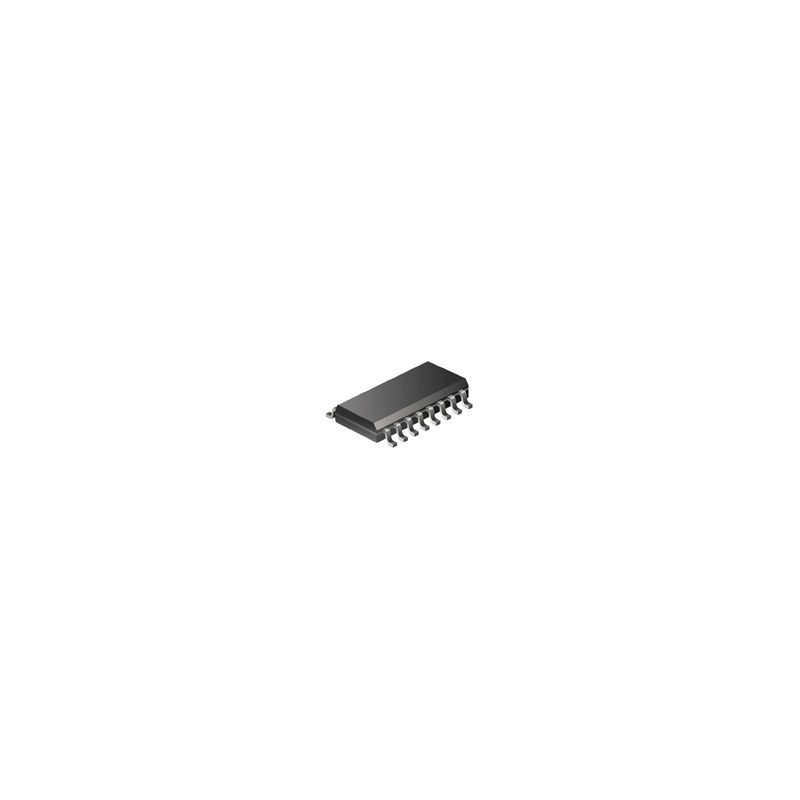

Микросхема UC2846DW

технические

Частота500 kHz

Напряжение Питания (DC)8.00V (min)

Рабочее Напряжение6.95V ~ 40V

Номинальная Мощность1 W

Количество Выходных Интерфейсов2

Входное Напряжение (DC)15.0 V

Выходное Напряжение13.5 V

Выходной Ток500 mA

Ток Питания21 mA

Количество Каналов2

Количество Стежков16

Рассеяние Мощности1 W

Количество Регулируемых Выходов2

Время Нарастания50 ns

Частота Переключения500 kHz

ТопологияBoost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull

Рабочий цикл50 %

Максимальный рабочий цикл50 %

Время падения50 ns

Рабочая температура (Макс)85 ℃

Рабочая температура (мин)-40 ℃

Рассеиваемая Мощность (Макс)1000 mW

Напряжение питания7.7V ~ 40V

Напряжение питания (Макс)40 V

Напряжение питания (мин)8 V

Входное напряжение15 V

пакет

Стиль МонтажаSurface Mount

Количество Выводов16

Корпус/ПакетSOIC-16

размеры

Длина10.28 mm

Ширина7.52 mm

Высота2.35 mm

Корпус/ПакетSOIC-16

физическое

Рабочая Температура-40℃ ~ 85℃
