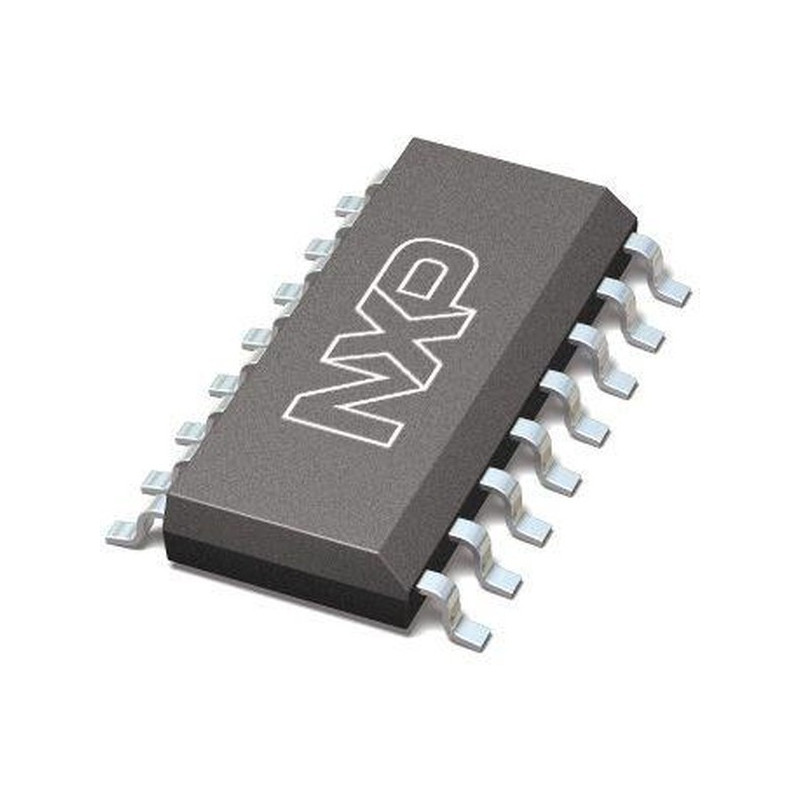

Микросхема MC14528BDG

Микросхема MC14528BDG

Артикул: 305178

Логический элемент КМОП мультивибратор сдвоенный, SO16

21,60 BYN

* Уважаемые покупатели!
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22

Максимальная рабочая температура +125 °C
Количество элементов на ИС 2
Длина 10мм
Максимальное время задержки распространения при максимальной CL 650 ns @ 5 V
Минимальное рабочее напряжение питания 3 В
Производитель ON Semiconductor
Тип корпуса SOIC
Тип монтажа Поверхностный монтаж
Минимальная рабочая температура -55 °C
Ширина 4мм
Максимальный ток в рабочей точке 0.02mA
Семейство логических элементов 4000
Высота 1.5мм
Логическая функция Мультивибратор моностабильный
Максимальное рабочее напряжение питания 18 В
Число контактов 16
Размеры 10 x 4 x 1.5мм
Минимальная ширина импульса 55 нс
EU RoHS Compliant
ECCN (US) EAR99
Part Status Active
HTS 8542.39.00.01
Logic Family 4000
Logic Function Monostable Multivibrator
Number of Elements per Chip 2
Maximum Propagation Delay Time @ Maximum CL (ns) 240@10V|650@5V|180@15V
Absolute Propagation Delay Time (ns) 650
Process Technology CMOS
Maximum High Level Output Current (mA) -4.2(Min)
Maximum Low Level Output Current (mA) 4.2(Min)
Minimum Operating Supply Voltage (V) 3
Typical Operating Supply Voltage (V) 12|15|5|3.3|9
Maximum Operating Supply Voltage (V) 18
Maximum Quiescent Current (mA) 0.02
Minimum Operating Temperature (°C) -55
Maximum Operating Temperature (°C) 125
Packaging Tube
Standard Package Name SOP
Supplier Package SOIC
Pin Count 16
Mounting Surface Mount
Package Height 1.5(Max)
Package Length 10(Max)
Package Width 4(Max)
PCB changed 16
Lead Shape Gull-wing
Максимальная рабочая температура +125 °C
Number of Elements per Chip 2
Length 10мм
Maximum Propagation Delay Time @ Maximum CL 650 ns @ 5 V
Minimum Operating Supply Voltage 3 В
Brand ON Semiconductor
Тип корпуса SOIC
Mounting Type Поверхностный монтаж
Минимальная рабочая температура -55 °C
Width 4мм
Maximum Quiescent Current 0.02mA
Logic Family 4000
Высота 1.5мм
Logic Function Мультивибратор моностабильный
Maximum Operating Supply Voltage 18 В
Pin Count 16
Размеры 10 x 4 x 1.5мм
Minimum Pulse Width 55 нс
Вид монтажа SMD/SMT
Время задержки распространения 650 ns, 240 ns, 180 ns
Высота 1.5 mm
Выходной ток высокого уровня 4.2 mA
Выходной ток низкого уровня 4.2 mA
Длина 10 mm
Категория продукта Ждущий мультивибратор
Максимальная рабочая температура + 125 C
Минимальная рабочая температура 55 C
Напряжение питания - макс. 18 V, 0.02 mA
Напряжение питания - мин. 3 V
Подкатегория Logic ICs
Рабочее напряжение питания 3.3 V, 5 V, 9 V, 12 V
Размер фабричной упаковки 48
Семейство логических элементов 4000
Серия MC14528B
Тип логики Monostable Multivibrator
Тип продукта Monostable Multivibrator
Торговая марка ON Semiconductor
Упаковка Tube
Упаковка / блок SOIC-16
Ширина 4 mm
Элементов на чипе 2
Base Product Number MC14528 ->
Current - Output High, Low 8.8mA, 8.8mA
ECCN EAR99
HTSUS 8542.39.0001
Independent Circuits 2
Logic Type Monostable
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Mounting Type Surface Mount
Operating Temperature -55В°C ~ 125В°C
Package Tube
Package / Case 16-SOIC (0.154"", 3.90mm Width)
Propagation Delay 90ns
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant
Schmitt Trigger Input No
Series 4000B ->
Supplier Device Package 16-SOIC
Voltage - Supply 3V ~ 18V
Вес, г 0.34
