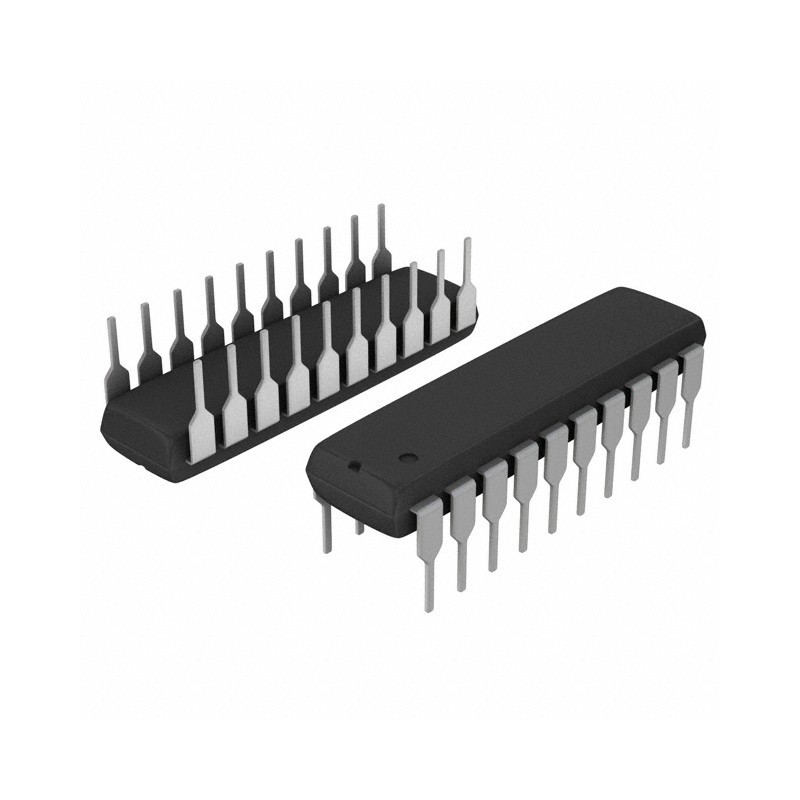

Микросхема MC145407P

MC145407–это КМОП–ИС с кремниевыми затворами, которая сочетает в себе три драйвера и три приемника для выполнения электрических спецификаций EIA–232-E и CCITT V. 28 при работе от одного источника питания + 5 В. Удвоитель напряжения и инвертор преобразуют + 5 В в ± 10 В. Генератор 20 кГц и четыре недорогих внешних электролитических конденсатора. Три драйвера и три приемника MC145407 практически идентичны таковым у MC145406. Таким образом, для приложений, требующих более трех драйверов и/или трех приемников, MC145406 может питаться от MC145407, так как зарядные насосы MC145407 были разработаны таким образом, чтобы гарантировать ± 5 В на выходе до шести драйверов. Таким образом, MC145407 обеспечивает высокопроизводительное, маломощное, автономное решение или, с MC145406, только + 5 В, высокопроизводительное двухчиповое решение.
