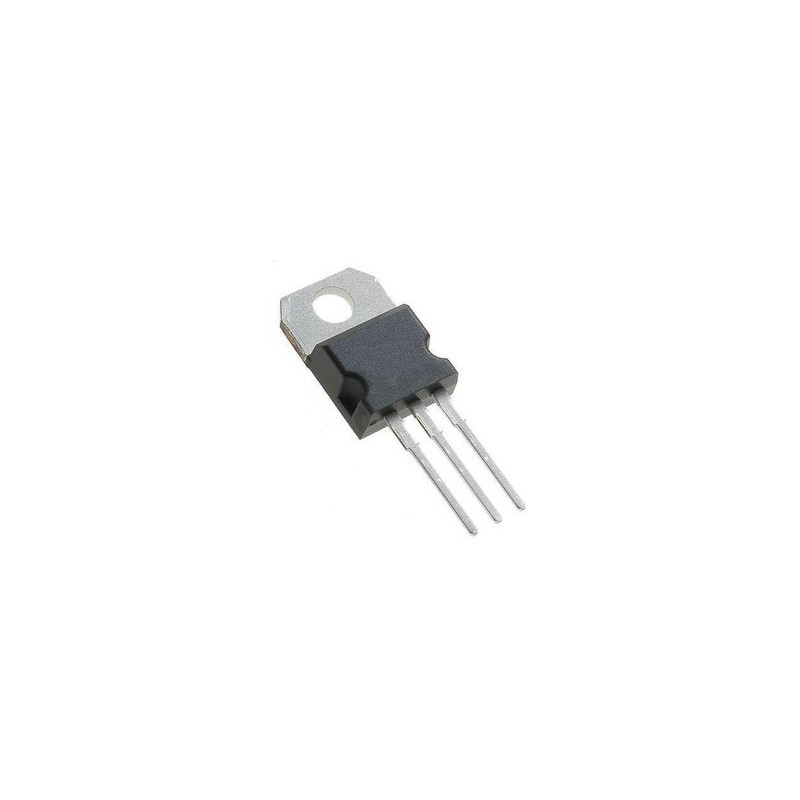

Микросхема TOP224YN

TOP224YN является оффлайн ШИМ переключателем TOPSwitch-II второго поколения в 3-выводном корпусе TO-220. Он является самым бюджетным переключателем с наименьшим количеством компонентов. Большое количество значительных усовершенствований схемы, которые снижают чувствительность к разводке платы и переходными процессами. Семейство TOPSwitch-II является более экономичным и обладает улучшениями по сравнению с первым поколением семейства TOPSwitch. Монолитная микросхема с тремя выводами включает в себя все необходимые функции для импульсной системы управления. TOP224YN обладает встроенными функциями перезапуска и ограничения тока. Работает с главной или оптической обратной связью. Простота схемы и средств разработки снижают время выхода на рынок. ШИМ переключатель использует топологии: обратноходовую, прямую повышающую и понижающую. Он содержит высоковольтный МОП-транзистор, ШИМ управление, защиту от ошибок и другие схемы управления на одном чипе КМОП.

• Выходная мощность 75Вт при одном напряжении 100/115/230В AC и 45Вт в диапазоне от 85В до 265В AC
• Выходная частота 100кГц
• Цикл работы от 1.7% до 67%
• Напряжение стока 36В
• Конкурентный по цене с аналогами более 5Вт
• Очень низкий уровень потерь AC/DC и эффективность до 90%
• Тепловое отключение для защиты на системном уровне
• Стабильная работа в прерывистом и непрерывном режимах проводимости
• Лепестковое подключение для низких ЭМП
• Диапазон рабочей температуры перехода от -40°C до 150°C
