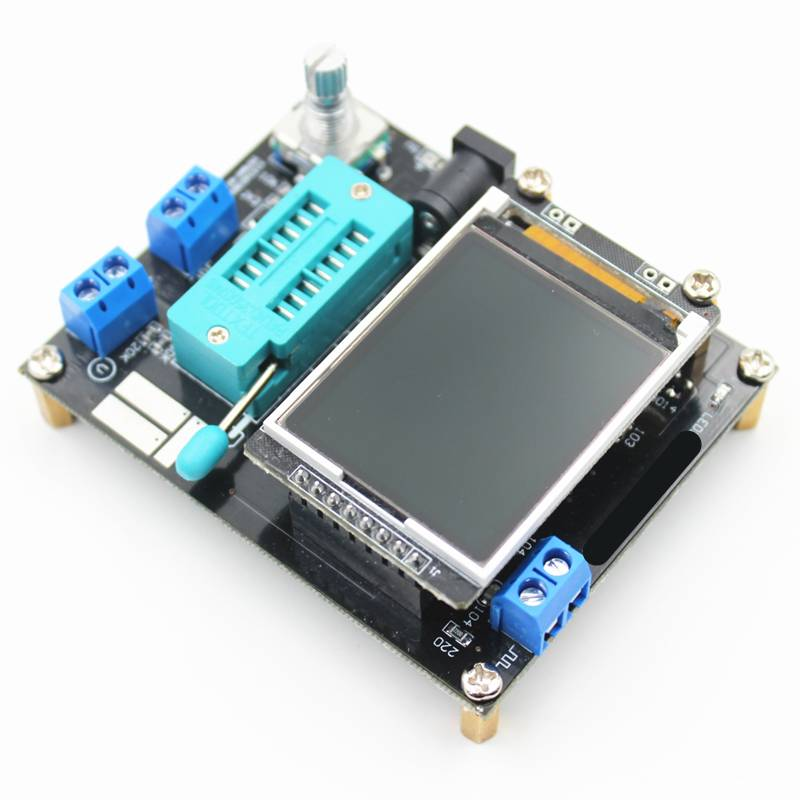

Тестер радиокомпонетов GM328A

Характеристики:

модель: GM328A;
микроконтроллер: AtMEGA328P;
напряжение питания: 6 – 12 В постоянного тока;
рабочий ток: 30 мА;
дисплей: диагональ 1,8 дюйма, разрешение 160 х 128 пикселей, глубина цвета High Color;
диапазон измерения сопротивления: 0,01 Ом – 50 МОм;
диапазон измерения емкость: 25 пФ – 100 мкФ;
диапазон измерения индуктивности: 0,01 мГн – 20 Гн;
диапазон измерения частоты: 1 Гц – 1 МГц;
диапазон измерения напряжения (постоянного): 0,01 – 50 В;
генератор прямоугольных импульсов с частотой: 1000 мГц – 2 МГц;
10-битный ШИМ: значением 5 В с модуляцией от 0 до 99%;
определяет: ESR, RLC, распиновку тиристоров, симисторов;
определяет параметры диодов: падение напряжения, ёмкость перехода, распиновку;
определяет параметры транзисторов: тип (NPN, PNP, N-P channel MOSFET JFET), распиновку и отображает наличие защитного диода;
габариты: 78 х 68 х 31 мм;
вес: 65 г.

Цифровой тестер GM328A используется для проверки и определения параметров различных электронных компонентов, таких как: элементы питания, резисторы, конденсаторы, катушки индуктивности, диоды, стабилитроны, транзисторы (в т.ч. биполярные, полевые, MOSFET), тиристоры, симисторы и т.п. Данные об измеренных параметрах тестируемого компонента выводятся на жидкокристаллический дисплей. Нужно учитывать, что при тестировании полупроводниковых компонентов их уровень открытия должен быть досягаем для тестера.
Для использования тестера GM328A нужно сначала подключить к нему питание. Из платы тестера выведен адаптер питания под батарею 6F22 (Крона) с напряжением 9 В. Подключать батарею нужно соблюдая полярность. Батарея 6F22 (Крона) в комплект поставки не входит. Также есть гнездо под штекер 5,5 х 2,5 мм или 5,5 х 2,1 для блоков питания. Напряжение питания тестера составляет 6 – 12 В постоянного тока, потребляемый ток 30 мА.
Тестер GM328A включается нажатием на кнопку энкодера, которая находится в левом нижнем углу платы, после чего включается ЖК-дисплей с подсветкой и начинается загрузка прошивки и измерение напряжения питания. После включения на плате тестера будет гореть красный светодиод индикации питания, обозначенный LED. Если напряжение будет ниже нормы 6 В, то тестер покажет на дисплее ошибку и выключиться. Дисплей имеет диагональ 1,8 дюйма и разрешение 160 х 128 пикселей и глубину цвета High Color.
Устройство тестера GM328A:
