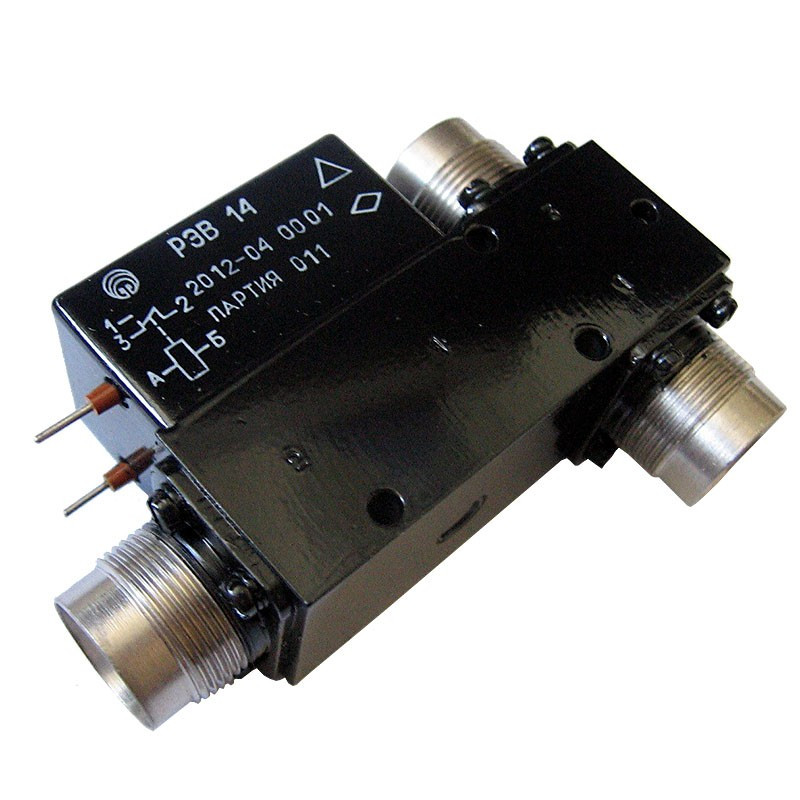

Реле РЭВ14 0001 "5"

Технические характеристики реле РЭВ-14 РФ4.562.001-00.01:
Ток питания - постоянный
Сопротивление обмотки, Ом - 108... 132
Ток срабатывания, мА - 120
Ток отпускания, мА - 10
Рабочее напряжение, В - 24,3... 29,7
Сопротивление изоляции, МОм:
в нормальных климатических условиях (обмотка обесточена):
  - между контактами, между контактами и корпусом - 500
  - между обмотками и корпусом - 200
при максимальной температуре (после выдержки обмотки под рабочим напряжением):
  - между контактами, между контактами и корпусом - 40
  - между обмотками и корпусом - 20
в условиях повышенной влажности:
  - между контактами, между контактами и корпусом - 10
  - между обмотками и корпусом - 5
Испытательное переменное напряжение, В:
в нормальных климатических условиях:
  - между контактами и корпусом - 1500
  - между контактами - 600
  - между обмоткой и корпусом - 500
в условиях повышенной влажности:
  - между контактами и корпусом - 900
  - между контактами - 300
  - между обмоткой и корпусом - 300
при пониженном атмосферном давлении:
  - между контактами и корпусом - 250
  - между контактами - 200
  - между обмоткой и корпусом - 150
Электрическая емкость между разомкнутыми контактами не более 0,2 пФ, между контактами и корпусом не более 1 пФ.
Коэффициент стоячей волны по напряжению
  - на частоте 500 МГц должен быть не более 1,25
  - на частоте 650 МГц - не более 1,33.
Затухание в цепи разомкнутых контактов на частоте 650 МГц должно быть не менее 20 дБ, в цепи замкнутых контактов на этой же частоте - не более 1 дБ.
Волновое сопротивление должно быть 50 Ом для реле РЭВ-14 и 75 Ом для реле РЭВ-15.
Время непрерывного нахождения обмотки под напряжением не более 100 ч.
Время срабатывания реле не более 30 мс.
Время отпускания не более 10 мс.
Время дребезга контактов при отпускании не более 10 мс.
Материал контактов - Ср999.
Сопротивление электрического контакта 0,2 Ом.
Масса реле РЭВ14 не более 220 г, РЭВ15 - 210 г.
