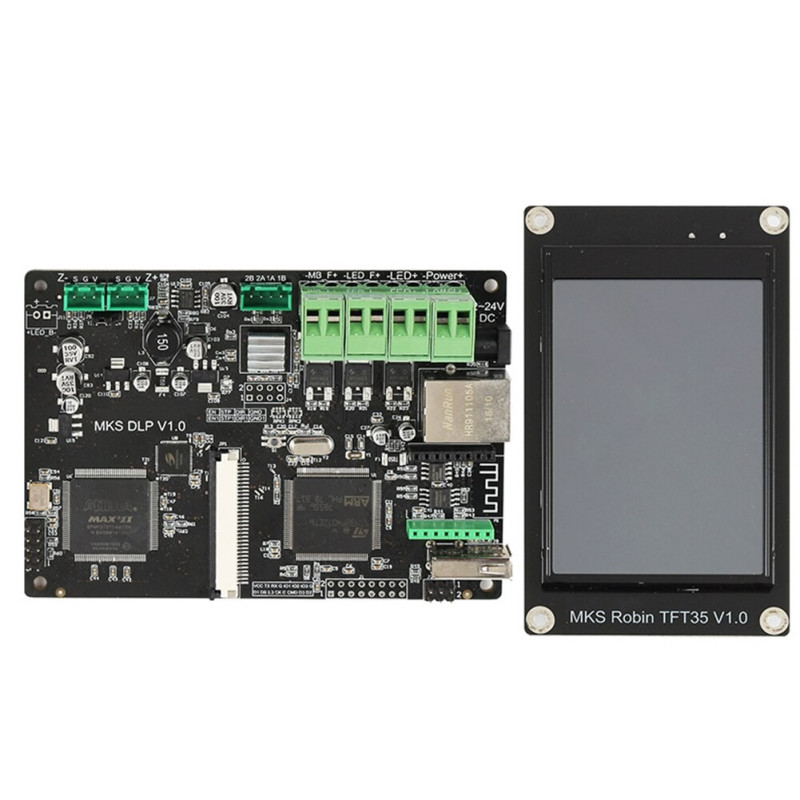

Комплект электронных компонентов для самостоятельной сборки SLA 3D принтера Makerbase MKS DLP.

Комплект состоит из материнской платы, сенсорного экрана управления и проекционного дисплея.

В качестве проекционного дисплея используется широко распространенный дисплей Sharp LS055R1SX04 диагональю 5,5 дюймов, который имеет следующие параметры:

• Соотношение сторон: 16*9
• Разрешение: 1440*2560 пикселей
• Плотность пикселей: 538 ppi
• Размер рабочей области: 68,04 * 120.96 мм
• Размер пикселя: 0,04725 * 0,04725 мм
• Размеры контура:70,94 (Ш) × 128,49 (в) × 1,35 (D)
• Размеры стекла: 80,5 *141 * 0,6 скругления радиусом 5 мм
• Интерфейс: MIPI DSI

Управление реализовано посредством резистивного сенсорного дисплея MKS Robin TFT35 V1.0, который соединяется с материнском платой посредством шлейфа.

Материнская плата обеспечивает автономную работу, сочетая в себе все необходимые для SLA 3D принтеров функции:

• чтение файлов с флеш-накопителя
• автономное управление при помощи сенсорного дисплея
• непосредственный вывод изображения на проекционный дисплей по интерфейсу MIPI DSI
• управление УФ лампой засветки и вентилятором для её охлаждения
• непосредственное управление шаговым двигателем (реализовано на драйвере А4988)
• контроль концевых выключателей в двух крайних положениях оси Z.

MKS DLP поддерживает следующие типы файлов:

• mdlp (собственный формат файла, доступный при использовании специально разработанного под MKS DLP слайсера)
• photon (формат файлов для 3D принтеров Photon)
• cbddlp (формат файла слайсера ChiTuBox).

Также принтер видит и пытается обрабатывать файлы содержащие G-код, но на данный момент эта функция реализована не полностью.

При помощи флеш-накопителя также можно обновить прошивку материнской платы целиком, либо частично - обновить конфигурационный файл. Содержимое архива с прошивкой необходимо перенести в корень флеш-накопителя, вставить его  в USB гнездо выключенной материнской платы и подать питание. Обновление прошивки занимает около 2 минут, обновление конфигурации - мгновенное.

Ультрафиолетовый светодиод засветки, а также вентиляторы охлаждения питаются входящим напряжением, которое может составлять от 12 до 24 вольт. Поэтому необходимо подбирать вентиляторы и УФ светодиод засветки с подходящим напряжением питания. Управляются вентилятор и УФ светодиод при помощи мощных MOSFET транзисторов HY1403, которые способны коммутировать ток до 43 ампер. Потребление устройства в сборе зависит от потребления подключенных к материнской плате лампы засветки и вентиляторов охлаждения.

Шаговый двигатель управляется драйвером, установленным на плате. Максимальный ток шагового мотора настраивается при помощи конфигурационного файла и не может превышать 1 ампер. В случае если используется более мощный шаговый двигатель, то необходимо подключать внешний драйвер, управляющие сигналы для которого можно получить с расположенного рядом со встроенным драйвером разъема.
