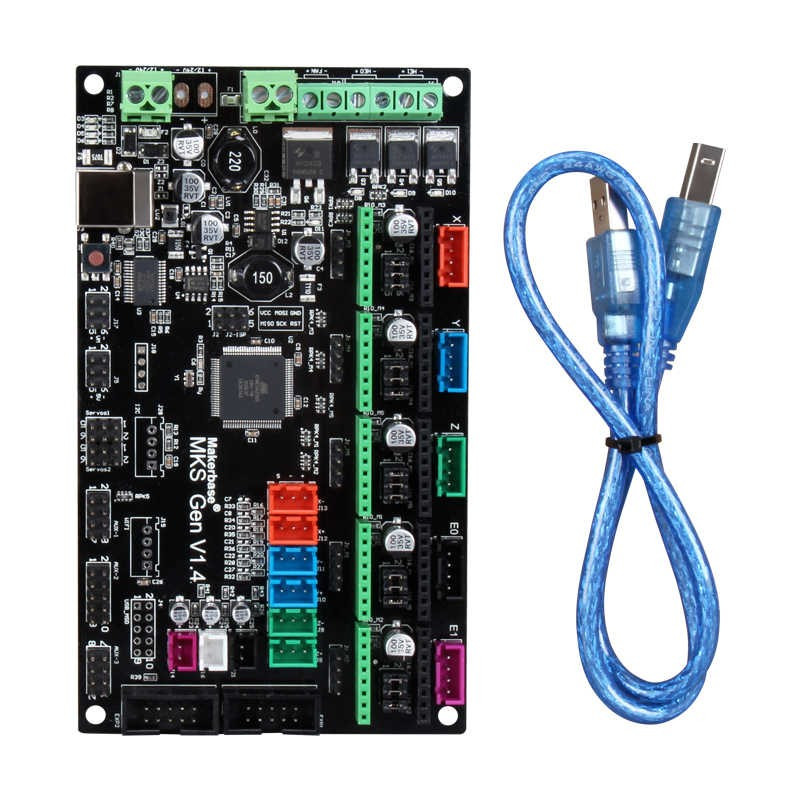

Плата управления 3D принтера MKS GEN V1.4 8 бит

Технические характеристики платы MKS GEN V1.4

• 8 битный микроконтроллер ATmega2560;
• Напряжение питания 12 — 24 В;
• Возможность подключения до 5 драйверов ШД с простой настройкой микрошага. 3 шаговых двигателя на оси X, Y, Z и 2 экструдера Е0, Е1;
• Поддержка основных драйверов ШД: A4988, DRV8825, TMC2100, LV8729 и др.;
• Возможность подключения до 3 термисторов ( например: 1 — для нагревательного стола, 2 — для первого экструдера, 3 — для второго экструдера );
• Шесть 3-х пиновых разъёмов для концевых выключателей Xmin / Xmax / Ymin / Ymax / Zmin / Zmax;
• Наличие разъема под LCD дисплеи + SD карты;
• Поддерживает управление с MKS TFT24/28/32/35/70, а также MKS LCD12864A/LCD12864/MKS MINI12864 и других;
• Дополнительные пины для обвязки 3D принтера: AUX-1, AUX-2, AUX-3, Servos1 ( также как и на Ramps 1.4 );
• 4 мощных MOSFET для питания нагрев. стола, двух экструдеров и вентилятора;
• 3 дополнительных выхода питания 3 В и 12-24 В ( в зависимости какое питание подали на плату)
• Работает под управлением прошивки Marlin2.0

• Отдельно стоит отметить, что приведена схема подключения с 12 вольтовым блоком питания и одним экструдером, в то же время плату управления можно использовать с блоком питания на 24 вольта, что ускорит нагрев печатного стола и хотенда, что в свою очередь позволит подключать хотенды "вулкан".

  Распиновка разъемов в соответствии с выводами микроконтроллера ATmega2560
