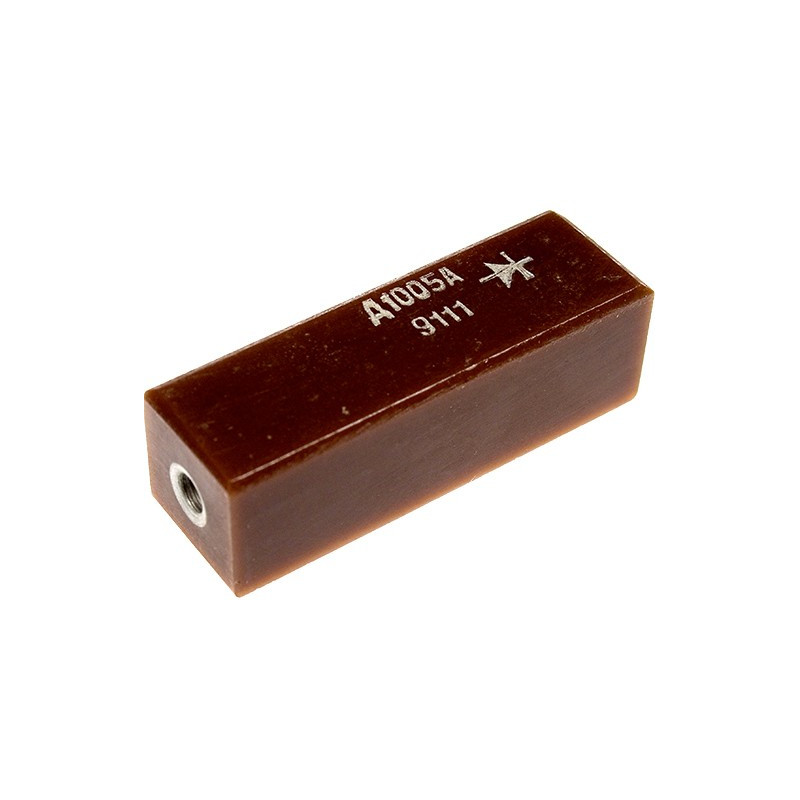

Выпрямительный диодный столб Д1005А ОС

Столбы из кремниевых сплавных диодов, выпрямительные. Предназначены для преобразования переменного напряжения частотой до
1 кГц. Выпускаются в пластмассовых корпусах с жесткими выводами. Тип столба и схема соединения электродов с выводами приводятся на
корпусе. Масса столбов Д1005А, Д1005А не более 35 г; Д1005Б, Д1006, Д1007, Д1008 не более 60 г.

Допускается работа столбов на емкостную нагрузку при условии, что действующее значение тока через столб не превышает 1,57Iпp ср max.
Допускается работа столбов на частотах выше 1 кГц при условии, что Iобр,ср<250 мкА.

Допускается перегрузка столбов по прямому току до 2,5 А в течение 3…4 периодов.

Допускается параллельное и последовательное (до 50 кВ) соединения столбов одного типа. При последовательном соединении столбы необходимо шунтировать конденсатором, емкость которого выбирается из условия С=2,8 СЗN2, где СЗ—емкость столбов относительно земли, N — число последовательно соединенных столбов.

При монтаже столбов должны быть приняты меры по обеспечению емкости столба относительно земли менее 3 пФ. Для этого воздушный промежуток между шасси и корпусом столба должен быть не менее 5 мм. Целесообразно располагать столбы вертикально по отношению шасси с целью обеспечения минимальной емкости.

При давлениях ниже 5,3·104 Па выводы столбов и оголенные части подводящих проводов должны быть защищены изолирующими материалами для предотвращения пробоя по поверхности.
