Miniware MiniDSO LA104 Портативный четырехканальный логический анализатор

Технические характеристики

• Производитель: MINIWARE
• Модель: MiniDSO LA104 e-Design
• Частота дискретизации: 100 мегавыборок в секунду (100 Мб/с)
• Максимальная частота импульсов: 100 МГц
• Минимальная длина импульса: 10 нс
• Горизонтальная развёртка: 10 нс/деление - 0.5 мс/деление
• Синхронизация (с комбинированием условий):
  • по активным каналам
  • по переднему/заднему фронтам
  • по совпадению/несовпадению заданной ширины импульса с уровнем напряжения, бóльшим или меньшим порогового значения
• Уровень порогового напряжения: +1.2...+3В
• Настраиваемые маркеры с автоматическим измерением характеристик выбранного участка сигнала
• Анализ протоколов: SPI, I2C, UART
• Декодирование данных: Ascii-символы, шестнадцатиричные HEX, десятичные DEC
• Встроенный программируемый 2-канальный ШИМ-генератор
  • Модулируемая частота: 1кГц...1МГц
  • Скважность: 10%...90%
  • Размах амплитуды: 3В
• Шаг перенастройки: 1-2-5
• Формат сохранения временных областей: BMP, CSV
• 10-контактный интерфейс

  • Каналов измерения на входе: 4
  • Диапазон напряжений: 0...+5В
  • Импеданс: 1 МОм
  • Программируемых каналов на выходе: 4
  • Источник 3-вольтового напряжения
  • Шаг между выводами: 2.54мм
• Порт microUSB - подключение к ПК, подзаряд батареи
• Центральный процессор: STM32F103VC
• Цветной TFT LCD экран
  • Диагональ: 2.8 дюйма
  • Разрешение: 320×240 точек
• Настраиваемая яркость экрана и громкость звука элементов управления
• Две функции энергосбережения
• Внутренняя память: 8 МБ
• Источник питания: литий-полимерная аккумуляторная батарея, 3.7В / 500мА

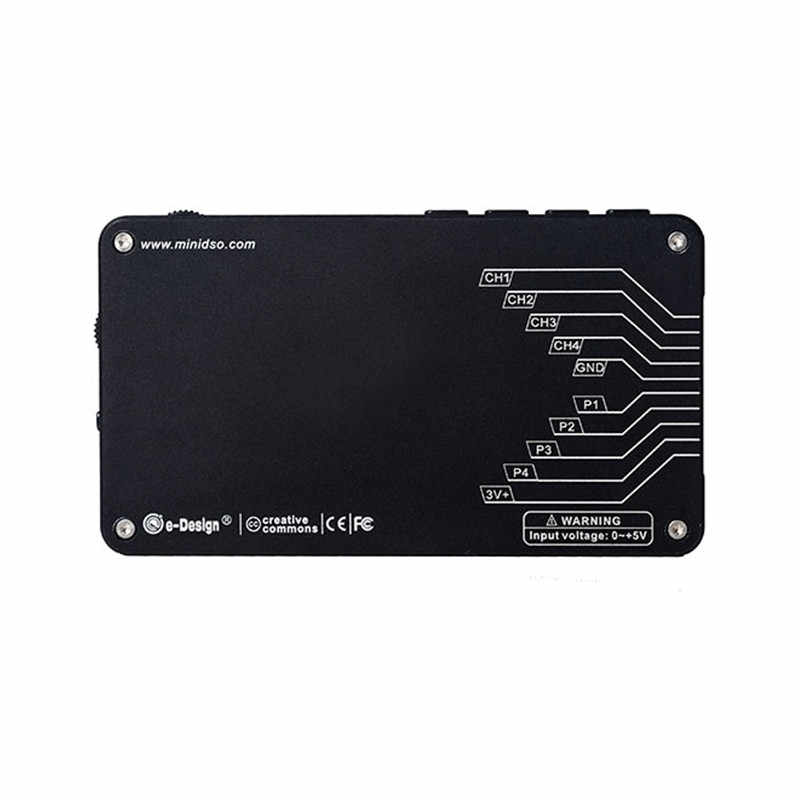

• Прямоугольный чёрный корпус из анодированного алюминиевого сплава
• Температура эксплуатации: 0°C...+50°C, влажность: 0-90% RH
• Размеры: 100 х 56 х 8.6 мм
• Вес с батареей: 83 гр
• Комплектация
  • Логический анализатор MiniDSO LA104 - 1 шт
  • Шлейф 10-проводной разноцветный DuPont 2.54мм мама-мама - 2 шт
  • Пробники-зажимы - 5 шт
  • Руководство пользователя – 1 шт

Карманный логический анализатор Miniware MiniDSO LA104

Современные промышленные или бытовые электронные продукты, находясь на пути постоянного развития и совершенствования, сделали громадный шаг навстречу цифровым технологиям. Начиная с момента появления первых логических микросхем, аналоговые схемы различных приборов всё чаще и чаще уходят в прошлое. Обратившись к внушительной истории персонального компьютера или телевизора, и лишь поверхностно ознакомившись с шагами их модернизации, можно легко заметить, как сильно преобразился внешний вид привычных устройств и расширился их функционал. Ещё совсем недавно, человеческому уму было непостижимо сложно вообразить, что даже телефоны превратятся в универсальные портативные гаджеты, а массивные стационарные ПК — в мобильные планшеты. В наше время, роботоподобные механизмы почти целиком вытесняют тяжелый физический труд на производствах, появились умные пылесосы и холодильники. За домами теперь присматривает микроэлектроника. Как правило, внутренние компоненты подобных устройств научены общаться между собой и обмениваться информацией через разнообразные интерфейсы, транслируя битовые потоки данных, закодированные в двоичной системе исчисления (логические сигналы).

Занимаясь разработкой индивидуальных проектов на базе микропроцессоров или выполняя обслуживание и ремонт серийных цифровых устройств, специалистам нередко необходимо изучать и анализировать одновременно несколько линий логической схемы, видеть больше информации о сигналах и их характеристиках на этапах тестирования и отладки. В таких задачах им помогает мультиканальный логический анализатор — контрольно-измерительный прибор, в чём-то схожий с осциллографом.

Отталкиваясь от значения порогового напряжения, он преобразовывает высокий и низкий уровни входного сигнала в логические единицы и нули, собирает их последовательности и выстраивает полученные формы на горизонтальной оси времени. Схема синхронизации в логическом анализаторе значительно более гибкая. Она предусматривает настройку прибора на захват сигналов без какого-либо условия или с учётом выбранного канала, фронта, уровня, ширины импульса и т.д. Произвольное комбинирование перечисленных характеристик позволяет создавать сложные логические условия, повышающие точность синхронизации.

Модель цифрового анализатора MiniDSO LA104 вобрала в себя самые удачные наработки от производителя портативной микроэлектроники Miniware, выпускающего качественные приборы с общемировой признательностью. Miniware LA104 — это компактный и совершенно лёгкий 4-канальный анализатор, без труда умещающийся в кармане одежды. Главное преимущества прибора заключаются в полной независимости от вспомогательного оборудования. Он укомплектован собственным 2.8-дюймовым цветным LCD TFT экраном, располагает программируемыми пользовательскими каналами, выходом 3-вольтового напряжения для внешних логических схем, генератором ШИМ-сигналов и автономным питанием. Анализатор LA104 собран в корпусе из анодированного алюминиевого сплава, окрашенного в классический чёрно-матовый цвет. Система ручного управления LA104, состоящая из нескольких кнопок и пары поворотных энкодеров, размещённых по бокам прибора, создаёт ощущение простоты навигации во время работы.
