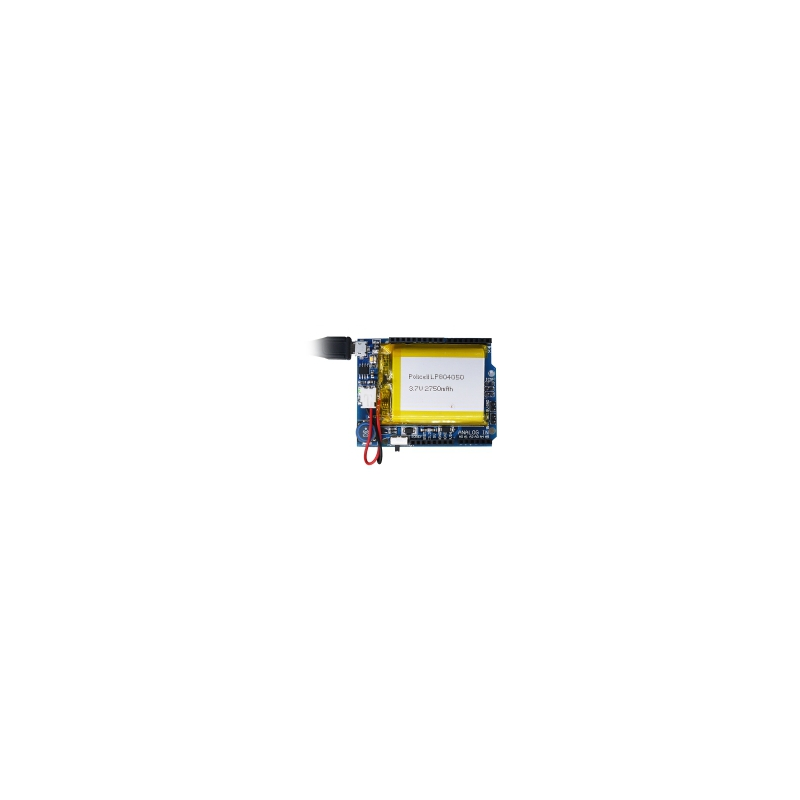

Power Shield для Arduino

• Рабочее напряжение: 5 вольт
• Ток заряда: 1000 мА
• Ток разряда: до 1000 мА
• Емкость аккумулятора: 2750 мАч
• Тип аккумулятора: литий-полимерный (Li-Pol), 3.7 вольт
• Разъём питания: микро-USB
• Контроллер: TP4056
• Размеры: 69 х 53 х 22 мм

Задумывались ли вы над тем, как упростить создание системы автономного питания вашего проекта, собранного на основе микроконтроллерной платы Arduino? Согласитесь, не всегда удобно использовать в качестве внешнего источника стационарные блоки питания или адаптеры, особенно в подвижных или переносных конструкциях. В качестве примера можно привести проекты, непрерывная работа базового функционала которых напрямую зависит от постоянного бесперебойного напряжения. Это могут быть как несложные сигнализации, так и отдельные элементы контроля и информирования, или даже система управления умного дома в целом.

Чаще всего, независимое питание платы достигается установкой в конструкцию всевозможных разнотипных аккумуляторов. Можно, конечно, воспользоваться самыми простыми батарейками. В таком случае автономной энергии хватит совсем не надолго. Чем больше потребляемая мощность проекта, тем быстрее истощение запаса доступного питания. Любые батарейки относятся к одноразовым источникам питания, их ресурс в дальнейшем не восполняем. Заряжать повторно батарейки ни в коем случае нельзя.

Аккумуляторы же, наоборот, допускается заряжать достаточно большое количество раз. Остаётся только придумать, как конструктивно решить вопрос, связанный с необходимостью подпитывать аккумулятор без применения внешних источников. Одним из вариантов решения станет установка одной или нескольких небольших солнечных панелей. Параллельно с этим, потребуется самостоятельная разработка дополнительной схемы выравнивания исходящего напряжения аккумуляторной сборки до определённого уровня, в которой, вполне вероятно, будут задействованы модули контроля заряда-разряда и защиты аккумулятора.

Модуль автономного питания Arduino Power Shield значительно облегчает весь процесс автоматизации питания плат Arduino UNO, Mega2560, Leonardo, Duemilanove и других полноразмерных совместимых плат на основе Arduino c напряжением логики 5 вольт. Arduino Power Shield может быть использован в качестве основного или второстепенного источника питания для подключаемых расширений. Универсальные двухсторонние контакты, расположенные по длинным сторонам, позволяют подключать модуль к Arduino-платам с лицевой или с тыльной стороны.
