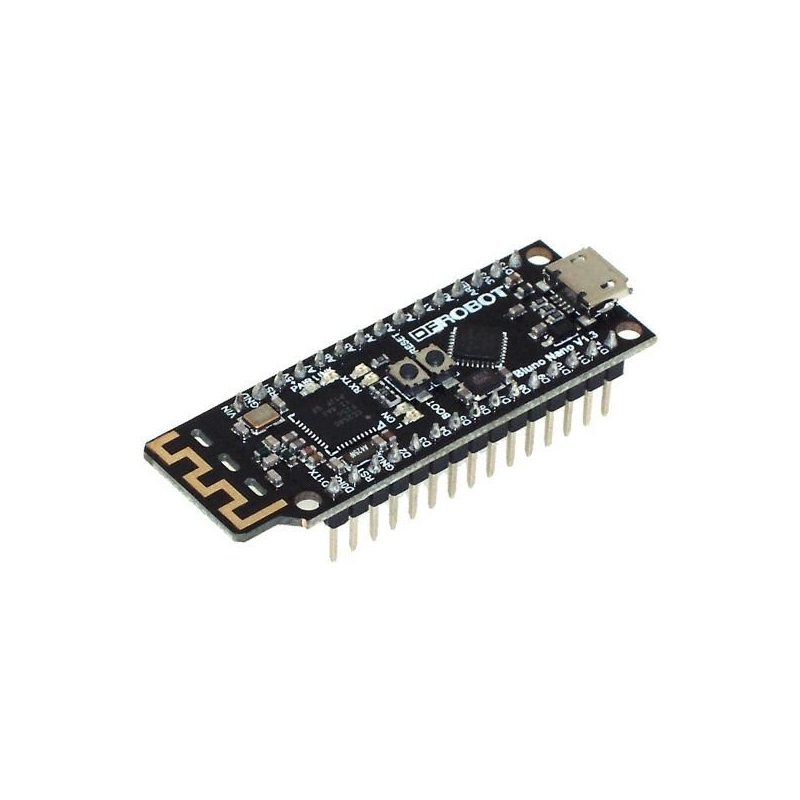

Контроллер DFRobot Bluno Nano v1.3 Arduino-совместимый

Программируемый контроллер DFRobot Bluno Nano v1.3, Arduino-совместимый

• Интегрированный BLE чип: TI CC2540
• Скорость передачи: 9600 – 115200 бит/сек
  Дальность передачи:
  - открытое пространство: более 70 м
  - офис: около 20 м
• Беспроводное программирование через BLE
• Поддержка Bluetooth HID для ПК и iOS
• Поддержка АТ-команд для настройки BLE
• Простое обновление BLE-прошивки
• Поддержка iBeacons
• Питание: USB-порт или внешний источник 7В ~ 12 В
• Рабочее напряжение: 3.3/5 В
• Выходной ток контактов входа/выхода: 40 мА, рекомендуемый  20 мА
• Максимальный ток вывода 3.3В: 100мА
• Максимальный общий ток: 500мА
• Микроконтроллер: Atmega328 (корпус TQFP-32pin)
• Загрузчик: Arduino Uno
• Тактовая частота: 16 МГц
• Флеш-память: 32 Кб, из которых 0.5 Кб используются для загрузчика
• ОЗУ-память: 2 Кб
• EEPROM-память: 1 Кб
• Совместимость по контактам с Arduino Nano
• Цифровые выводы: 19
• Выходы регулируемого напряжения, ШИМ: 6
• Аналоговые входы, АЦП: 8, разрядность 10-бит
• Светодиодная индикация событий
• Размер: 59мм * 19мм * 12мм
• Вес: 20гр

Вступление

Хотелось бы вам попробовать добавить новый интересный функционал в ваши Arduino-проекты? Модуль Bluno Nano обладает полноценными автономными средствами дистанционного управления и обменом информацией на расстоянии. Он наделён способностью связывать и синхронизировать любые устройства, поддерживающие стандарт Bluetooh 4.0, используя для коммуникации с ними функции беспроводной передачи данных. Такими устройствами могут быть и смартфон, и планшет, и многие другие "умные" устройства.

Аббревиатура Bluno Nano образовалась от сокращения названий и слияния воедино трёх электронных компонентов: размеры и расположение выводов Nano, загрузчик пользовательских программ Uno и интегрированный контроллер дистанционного приёма/передачи данных, основанный на технологии беспроводных сетей Bluetooth (BLE). Bluno Nano = BLE + Uno + Nano.

Модуль стал вторым по счёту продуктом семейства BLUno, с интегрированными в популярную и широко известную в сообществе Arduino-пользователей плату Arduino Nano возможностями Bluetooth 4.0 (BLE). Оригинальный подход в комбинировании элементов позволяет расширить границы уже существующего функционала. А также предлагает разработчикам программного и аппаратного обеспечения новые возможности в создании и воплощении в жизнь самых смелых проектов, среди которых могут оказаться "умные" браслеты, "умные" шагомеры, самостоятельно передвигающиеся модели, элементы "умного дома" или что-нибудь более невообразимое. Организация связи и координации между устройствами в режиме реального времени, поддерживающими маломощную технологию Bluetooth 4.0, и обладающими невысоким энергопотреблением, окажется совсем не сложной.

Уникальная модификация Nano разработана компанией DFRobot. Можно смело предположить, что проектирование платы основывалось на открытых источниках, предоставленных в свободный доступ создателями проекта Arduino. Придерживаясь методике распространения информации, взятой за основу первоисточником, проект остался полностью открытым, благодаря чему любой желающий может изменять и разрабатывать свою аппаратную платформу на основе BLE.
