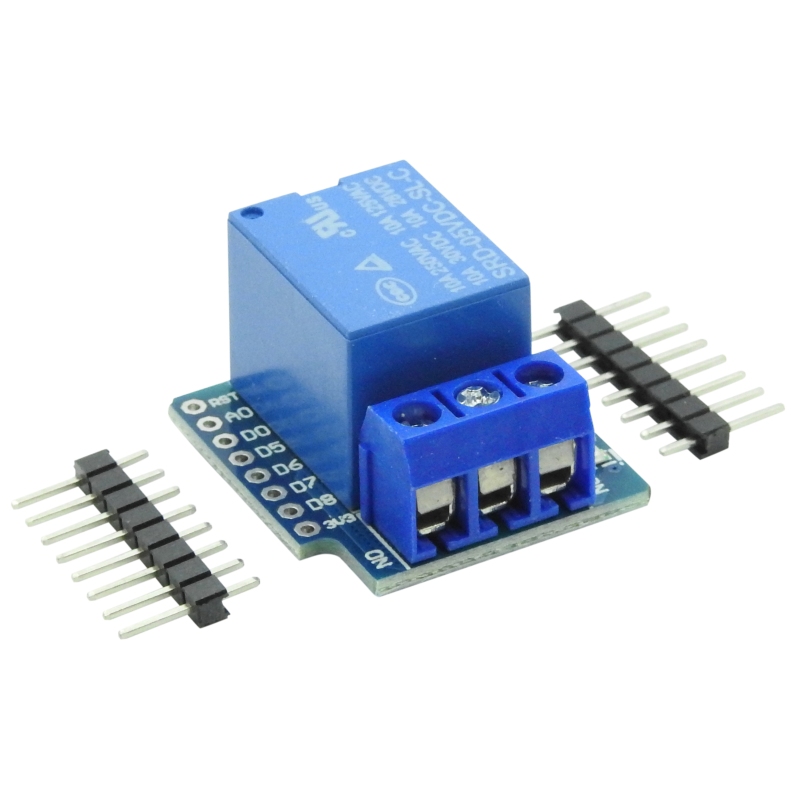

WeMos D1 Mini Модуль реле 1-канальное

Модуль с одноканальным электромагнитным реле Wemos Relay Shield для платформы Wemos D1 mini ESP8266

Одновременно с выходом в недалёком 2014 году чипа беспроводной связи ESP8266EX по стандарту WiFi, набравшего по-настоящему оглушительную популярность в кругу любителей собирать самодельные устройства, компания WEMOS Electronics представила общественности большую линейку собственных модульных электронных плат под торговой маркой WeMos, задав новый вектор развития ардуино-совместимых платформ. Взяв за основу микроконтроллер от компании Espressif Systems, разработчики значительно потрудились не только над уменьшением размеров базовых модулей, сделав их максимально компактными, но и над выпуском целого спектра расширений, предложив пользователям богатый функционал, способный помочь в реализации задач различного уровня сложности при проектировании и конструировании разнообразных полезных изобретений.

Современные электронные продукты WeMos входят в категорию эффективных низкоценовых решений и позиционируются создателями как открытая платформа для самостоятельной разработки многоцелевых устройств на основе беспроводной связи по технологии WiFi. При этом основной упор сделан на создание и развитие изделий с поддержкой сетей нового поколения "Интернет вещей" (англ. - Internet of Things, IoT), чему активно способствуют существующие возможности облачных вычислений и межмашинных взаимодействий.

Чтобы потребитель не смог запутаться в физической совместимости плат, каждая серия обладает своими отличительными особенностями. Например, серия WeMos D1 Mini, к которому принадлежит Relay Shield Модуль электромагнитного реле, имеет синий цвет поверхности текстолита и небольшой скруглённый угловой вырез рядом с маркировкой 3V3. Вырез служит ориентиром, гарантирующим правильное совмещение нескольких плат между собой.

Технические характеристики

• Модель: 1.0.0
• Питание: 5 В
• Потребляемый ток: до 60 мА
• Совместимость: WeMos D1 mini / WeMos D1 mini PRO
• Активные выводы: D1, 5V, GND
• Реле: JQC-3FF-S-Z
• Выводы коммутации: NO, NC, COM
• Максимальная нагрузка: 10А/250В, 15А/125В, переменное напряжение
• Оптическая изоляция: отсутствует
• Встроенные транзисторный ключ и защитный диод
• Световая индикация состояния
• Размер: 28.0 х 25.6 х 17.6 мм

Подавляющее большинство современных и разнообразных электронных систем, служащих для управления и коммутации устройств, не обходятся без их главного компонента — электромагнитных реле. Именно благодаря реле, становится возможным управляемое включение, отключение или переключение разного рода силовых нагрузок, заставляющих работать связанные приборы в различных режимах и при определённых событиях. Встречаются реле повсеместно, начиная от обычного термостата на простеньком микроконтроллере и заканчивая сложными интеллектуальными автоматизированными комплексами.

Функционал модуля Вемос реле шилд

Говоря простым языком, конструкция реле представляет из себя неподвижный металлический сердечник, расположенный в центре катушки индуктивности. Напряжение, поступающее на обмотку катушки, создаёт магнитное поле на конце сердечника, приводя в движение встроенных механизм замыкания или размыкания цепей внешней нагрузки, подключенных к коммутационным выводам. Всего у реле три вывода с винтовым соединением. По центру находится общий вход, по которому поступает ток для внешней нагрузки. По краям размещены нормально открытый (разомкнутый в исходном состоянии, NO) и нормально закрытый (замкнутый в исходном состоянии, NC) выходы, через которые нагрузочный ток уходит дальше. Во время срабатывания реле, выходы NO и NC меняют своё положение на обратное, и возвращаются в исходное состояние при отсутствии напряжения в катушке индуктивности.

Наглядно понять схему подключения поможет нижеприведённая принципиальная схема модуля реле WeMos. В зависимости от типа коммутации, не сложно создать несколько вариантов управления силовыми цепями: включение одной цепи при срабатывании реле, отключение одной цепи при срабатывании реле, или переключение между двумя цепями с одинаковым рабочим напряжении.

Электромагнитное реле WeMos Relay Shield основано на одноканальном реле JQC-3FF-S-Z, позволяющим замыкать силовые цепи переменного напряжения до 250В с пиковой нагрузкой до 10А (или до 15А при переменном напряжении до 125В). Питается реле от постоянного напряжения 5 вольт. Для совместимости с контроллером Вемос Д1 мини (Про), все цифровые контакты которого восприимчивы лишь к 3.3-вольтовому напряжению, схемой модуля предусмотрен специальный транзисторный "ключ", развязывающий друг от друга оба типа напряжения. В качестве защиты от обратного напряжения, возникающего в катушке при отключении нагрузки, в схему установлен дополнительный диод.

Управление реле по умолчанию назначено на вывод D1 шилда Relay Shiled Wemos. Высокоуровневый сигнал вывода приводит к включению реле, низкоуровневый сигнал возвращает реле в исходное положение. В качестве информационного индикатора, указывающего на состояние реле, в модуль интегрирован светодиод, зажигающийся при срабатывании катушки индуктивности.

Составляя WeMos-проекта, необходимо учитывать достаточно высокий корпус реле. Стандартные соединения, входящие в комплект с модулем, слишком малы и не позволят установить сверху какое-либо другое WeMos-расширение. Решением может стать многослойное наращивание соединений или использование специально разработанных для подобных задач переходников Вемос Двойная база или Вемос Тройная база. Прибегнув к их помощи, добавление нескольких подобных модулей в одну WeMos-конструкцию не вызовет затруднений.

Программирование на Ардуино

Способ программирования реле WeMos Relay Shield практически ничем не отличается от самого наипростейшего аналогичного метода включения/выключения встроенного на плате микроконтроллера WeMos D1 Mini (Pro) светодиода, и будет понятет даже тем, кто только начинает постигать азы программирования контроллерных платформ.
