MAX3421E USB порт Arduino

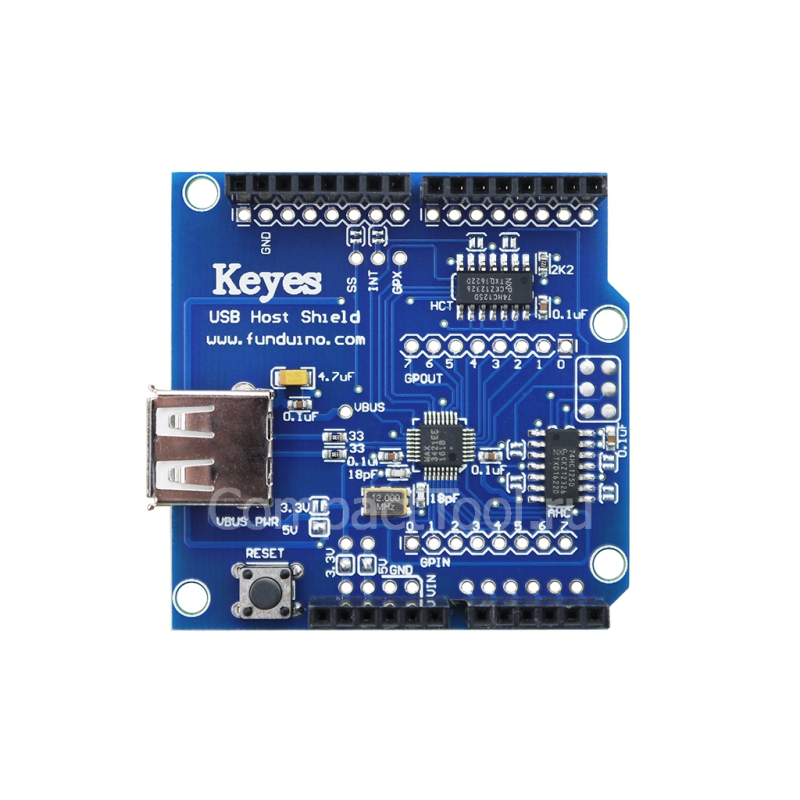

Модуль расширения Host Shield 2.0 способен помочь контроллерным платам семейства xDuino, изначально не располагающими собственной возможностью подключать дополнительные периферийные устройства через разъём USB, в организации полнофункционального USB-хост контроллера стандарта USB 2.0. Несомненно, сейчас уже разработаны и выпущены платы с аналогичными интегрированными возможностями, просто подключай USB-устройство и пользуйся. Что же касается таких ранних моделей Arduino, как UNO, MEGA, Teensy, NANO или даже PRO MINI, не оснащенных столь удобным аппаратным функционалом, то их абсолютно точно не стоит списывать со счетов. Воспользовавшись платой расширения USB Host Shield 2.0, вы сможет привнеси в ваши проекты значительно бóльшие возможности и интересные функции, позволив разрабатываемым конструкциям взаимодействовать с популярными на сегодняшний день USB-устройствами: проводными и беспроводными клавиатурами, мышками, джойстиками, а также: флешками, жёсткими дисками и многими другими. В добавок ко всему, реализована возможность "общаться" с Android-устройствами (смартфоны с версией Android 2.3.4+ и планшеты с версией Android 3.1+).

Модуль собран на микросхеме MAX3421E, содержащую в себе цифровую логику и аналоговые схемы, способную работать в режиме "хост", позволяя вашей Arduino принимать информацию через USB-порт от другого устройства. Хост полностью совместим с высокоскоростными (12 Мб/с) и с низкоскоростными (1,5 Мб/с) периферийными USB-устройствами. Размер платы в точности повторяет мегапопулярную UNO - родоначальницу всего семейства Arduino. Тем не менее, модуль довольно просто устанавливается на все версии MEGA, Leonardo и другие полноразмерные платы с идентичными расположениями коммутационных выводов. Для плат с меньшими размеры потребуется несложное проводное соединение.
