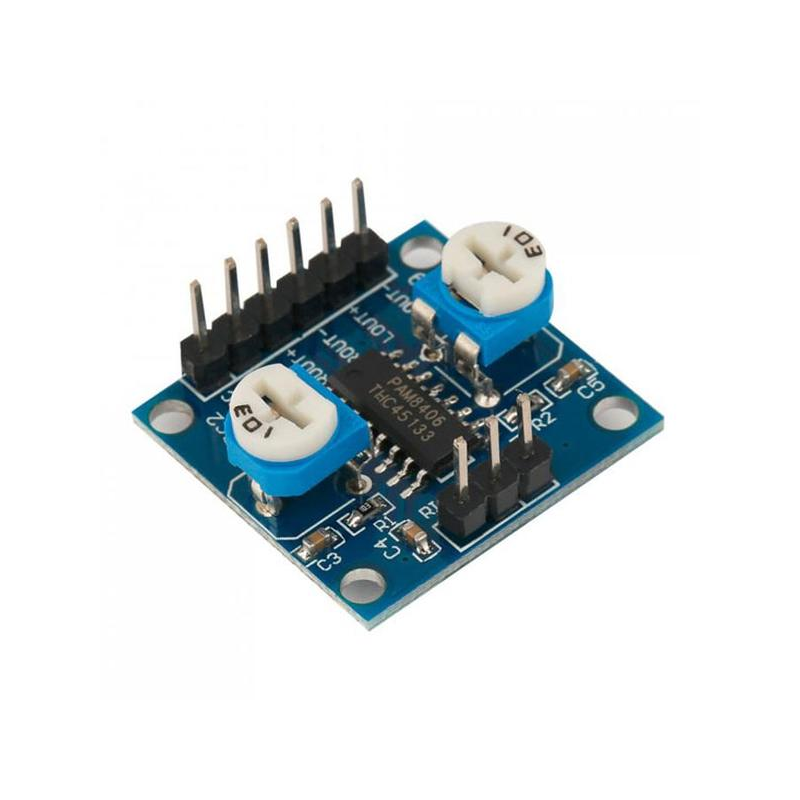

Усилитель НЧ стерео 2x5W на базе PAM8406 (синий квадрат)

плата стерео усилитель класса AB 5W на м/сх PAM8406,
На плате имеется два переменных резистора для раздельного регулирования громкости каждого канала. Особенностью чипа PAM8406 является возможность работы как в AB-классе, так и в классе D. Для перевода усилителя на класс D необходимо отсоединить вывод 9 от минуса питания и подключить его к плюсу.

Характеристики:
- Выходная мощность 2x 5Вт
- Рабочее напряжение 2.5...5.5В
- Сопротивление нагрузки 2-8 Ом
- Класс усиления AB
- КПД до 90%
- Размер платы 23х24х11 мм
- Защита от КЗ/перегрева
