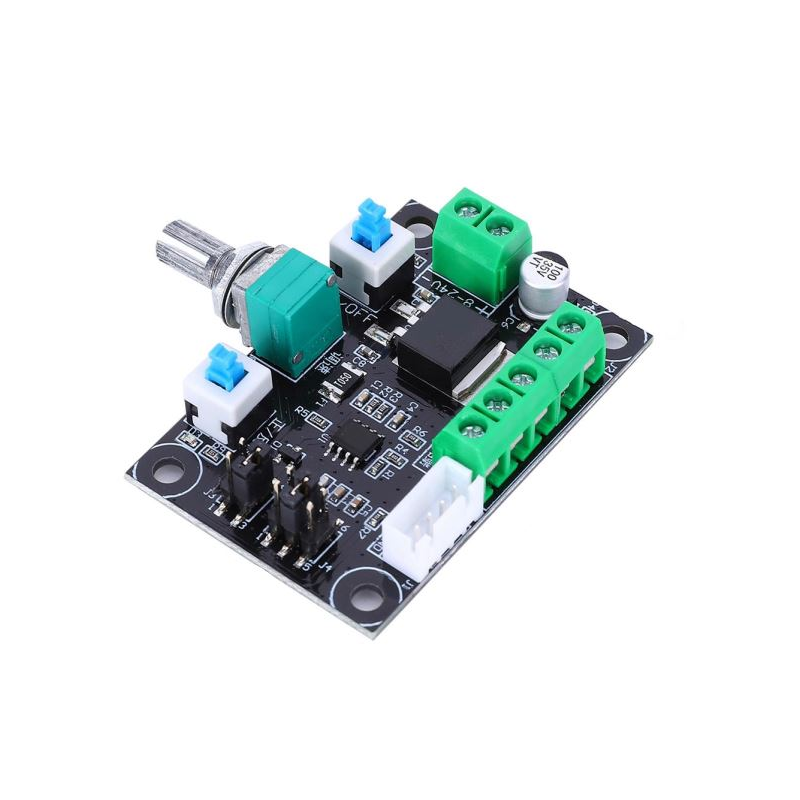

Генератор ШИМ для шаговых двигателей DC 6-24В
Артикул: 313366
Уважаемые покупатели!
* Цены могут отличаться от указанных на сайте.** Изображения товара на сайте носят справочный характер и могут отличаться от реального вида детали.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22
ШИМ генератор для управления драйвером шаговым двигателем.
Генератор, драйвер шагового двигателя, шаговый двигатель и блок питания - это полностью готовая система управления. Максимальная нагрузка, составляет - 4 А.
Генератор имеет три варианта управляющей частоты:
- высокая: 5.4кГц - 160кГц
- средняя: 540Гц - 16.6кГц
- низкая: 80Гц-2.4кГц
Переключение режимов производится с помощью джампера.
В комплекте только плата генератора.
Подключение драйвера шагового двигателя, другой знак порта, но та же функция
- EN = ENA = FREE Включить
- PUL = PULS = CLK Импульс
- DIR = CW = CWW Направление
Общее анодное соединение (разъем B)
- EN + PUL + DIR + (все подключается к общему анодному разъему)
- EN - EN
- PUL - CLK
- DIR- DIR
Общее катодное соединение (разъем B)
- EN- PUL- DIR - (все подключается к общему катодному разъему)
- EN + EN
- PUL + CLK
- DIR + DIR
