WeMos D1 Mini Драйвер коллекторных моторов TB6612FNG

Артикул: 312692
27,00 BYN

* Уважаемые покупатели!
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22

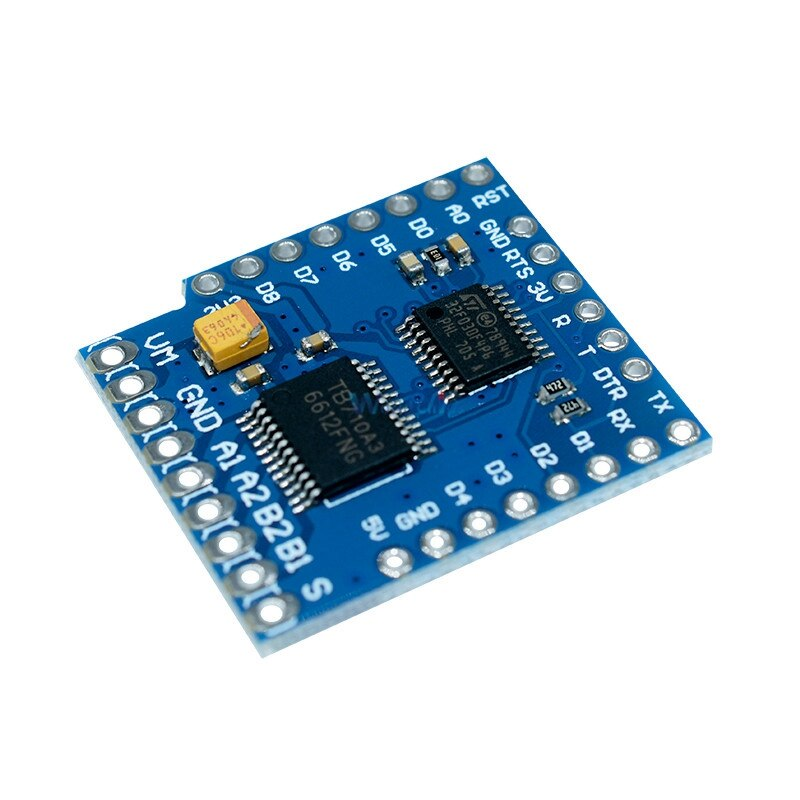

Двухканальный драйвер коллекторных двигателей TB6612FNG для WeMos D1 Mini

Одновременно с выходом в недалёком 2014 году чипа беспроводной связи ESP8266EX по стандарту WiFi, набравшего по-настоящему оглушительную популярность в кругу любителей собирать самодельные устройства, компания WEMOS Electronics представила общественности большую линейку собственных модульных электронных плат под торговой маркой WeMos, задав новый вектор развития ардуино-совместимых платформ. Взяв за основу микроконтроллер от компании Espressif Systems, разработчики значительно потрудились не только над уменьшением размеров базовых модулей, сделав их максимально компактными, но и над выпуском целого спектра расширений, предложив пользователям богатый функционал, способный помочь в реализации задач различного уровня сложности при проектировании и конструировании разнообразных полезных изобретений.

Современные электронные продукты WeMos входят в категорию эффективных низкоценовых решений и позиционируются создателями как открытая платформа для самостоятельной разработки многоцелевых устройств на основе беспроводной связи по технологии WiFi. При этом основной упор сделан на создание и развитие изделий с поддержкой сетей нового поколения "Интернет вещей" (англ. - Internet of Things, IoT), чему активно способствуют существующие возможности облачных вычислений и межмашинных взаимодействий.

Чтобы потребитель не смог запутаться в физической совместимости плат, каждая серия обладает своими отличительными особенностями. Например, серия WeMos D1 Mini, к которому принадлежит Драйвер моторов WeMos, имеет синий цвет поверхности текстолита и небольшой скруглённый угловой вырез рядом с маркировкой 3V3.  Вырез служит ориентиром, гарантирующим правильное совмещение нескольких плат между собой.

Технические характеристики

  • Модель: v1.0.0
  • Совместимость: WeMos D1 mini / WeMos D1 mini PRO
  • Питание: модуля - 3.3 В, моторов - 4.5-13.5 В
  • Контроллер: STM32F030, 32-битный Cortex-M0
  • Драйвер: TB6612FNG
  • Каналов: 2, (Мотор А, Мотор Б)
  • Макс.продолжительный ток каждого канала: 1 А
  • Макс.пиковый ток на канал: 3 А
  • Частота ШИМ-модуляции: до 100 кГц
  • Основные выводы:
    • D1 (SCL), D2 (SDA) — интерфейс I2C
    • RST - сброс
  • Дополнительные выводы:
    • VM+GND — питание моторов
    • А1+А2 — Мотор А
    • B1+B2 — Мотор Б
    • S — режим ожидания Standby (STBY)
  • Управление моторами:
    • вращение по часовой стрелке
    • вращение против часовой стрелки
    • принудительное торможение
    • свободная остановка
    • скорость вращения вала
  • Защита от обратной полярности, перегрева, пониженного напряжения
  • Поддержка обновления прошивки
  • Размер: 28 х 25.6 х 2.6 мм
  • Температура эксплуатации: -20°С...+85°С
