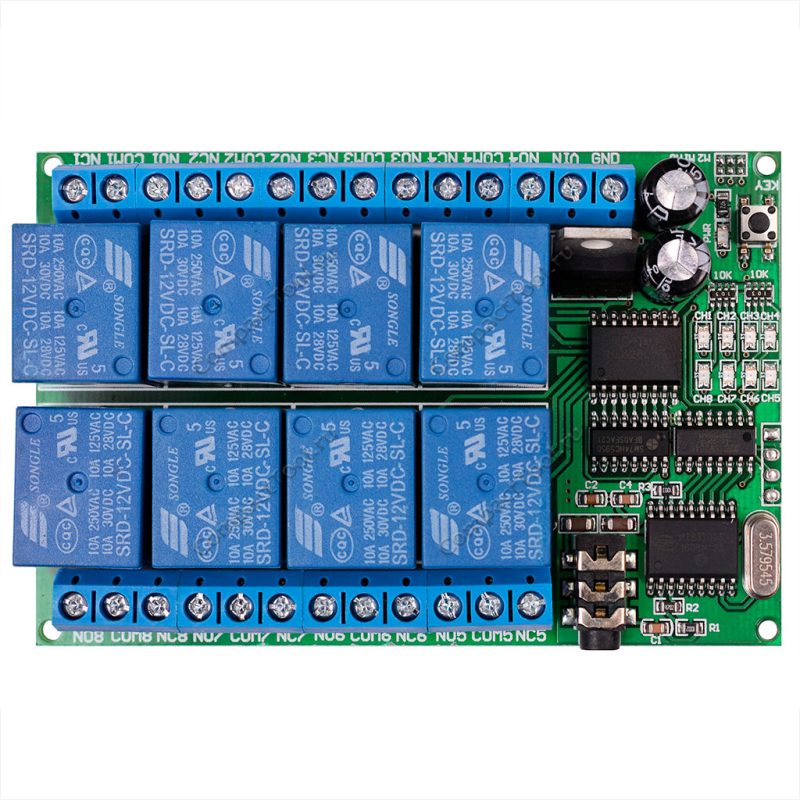

Модуль реле 8 каналов с управлением DTMF

Характеристики:

• Питание: 12В.
• Потребляемый ток:

  • режим ожидания: 11-13 мА,
  • 1 реле: 44мА,
  • 2 реле: 77 мА,
  • 3 реле: 110 мА,
  • 4 реле: 140 мА,
  • 5 реле: 170 мA,
  • 6 реле: 197 мA,
  • 7 реле: 223 мA,
  • 8 реле: 247 мA
• До 8 режимов работы: кратковременное включение на 1 секунду, постоянное включение, включение на определенный временной интервал 5/20/60/120/250 секунд.
• Кнопки управления по умолчанию: 1,2,3,4,5,6,7,8.
• Коммутация:
  • ток: 7А
  • напряжение: 0-30 В DC, 0-250 В AC
• Модель: AD22B08.
• Размеры: 94х62х19,5 мм.
• Вес: 119гр

Для установки режима работы предусмотрены три перемычки, которые необходимо замкнуть в необходимой комбинации (0 означает что перемычка открыта, 1 - замкнута. Порядок перемычек М0, М1, М2):

• 000 - выбранное реле открывается на 1 секунду.
• 100 - выбранное реле переключает свое положение, возможна активация нескольких реле.
• 010 - выбранное реле открывается, остальные реле закрываются. Возможна активация только одного реле одновременно.
• 110 - выбранное реле открывается на 5 секунд
• 001 - выбранное реле открывается на 20 секунд
• 101 - выбранное реле открывается на 60 секунд
• 011 - выбранное реле открывается на 120 секунд
• 111 - выбранное реле открывается на 250 секунд

Внимание!

• Используйте источник питания с низким уровнем пульсаций.
• Если модуль не реагирует на команды - прибавьте звук источника сигналов до 80-90%.
