WiFi модуль Amica NodeMcu V2 Lua на чипах ESP8266 и CP2102

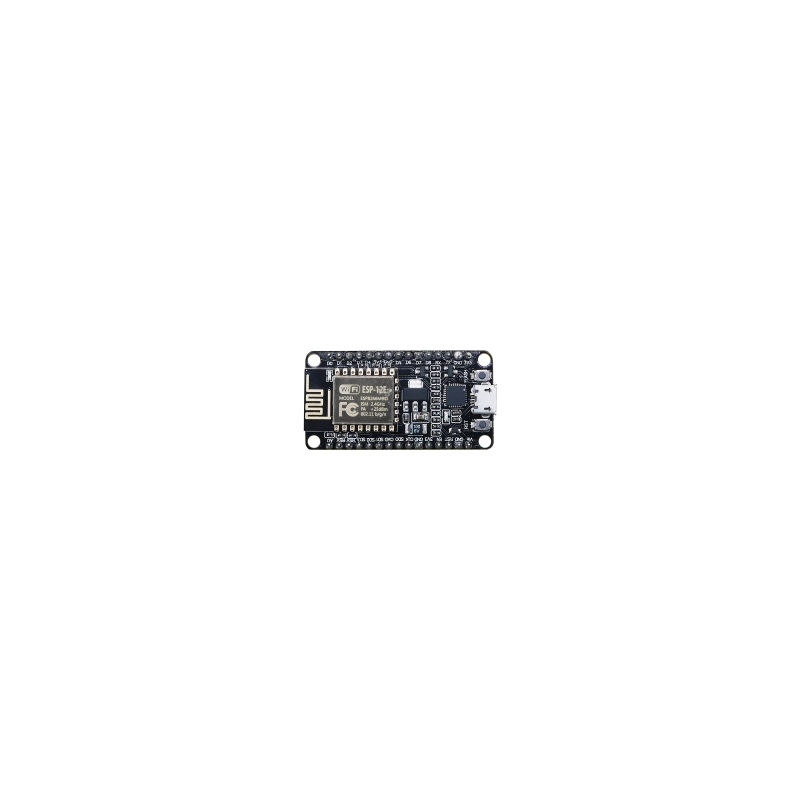

WeMos NodeMCU V2 Lua Amica Платформа разработки на базе современного WiFi-чипа ESP8266-12E

Ни для кого не секрет, что в настоящем современном мире, среди лидирующих средств беспроводной связи, преобладает популярнейшая во всех отношениях технология WiFi. Можно невооружённым глазом заметить, насколько быстро она развивается и одновременно совершенствует нашу жизнь, делая её значительно комфортнее во многих сферах. Уже привычный для большинства стандарт связи WiFi, обеспечивающий высокоскоростную передачу или приём данных по радиоканалу на частоте 2.4ГГц, позволил нам стать по-настоящему свободными от морально устаревших проводных соединений. И стоит ли упоминать, что само появление такой технологии привело к неизбежной массовой разработке умных устройств, которыми сейчас стремительно и безустанно наполняется наш быт.

С недавнего времени, благодаря активному совершенствованию электронных компонентов и всепоглощающему расширению зон покрытия сетей WiFi, а также с появлением облачных вычислений и возможностей межмашинных взаимодействий, родилась концепция сетей нового поколения, называемая "Интернет вещей". На её основе, всё большее количество производителей выпускают собственные электронные продукты, способные общаться между собой посредством локальной сети или обмениваться данными через глобальную сеть Интернет.

Модуль разработчика NodeMCU V2 Lua призван до минимума упростить процесс проектирования устройства с "нуля". В его основе расположен не менее популярный чип беспроводной связи ESP-12E, сконструированный на ядре микроконтроллера ESP8266EX. Плата несёт в себе весь базовый функционал организации связи по WiFi и оснащена всеми доступными пользовательскими выводами, соединёнными с припаянными штырьковыми контактами с типовым шагом 2.54мм, удобным для большинства беспаечных макетных плат предварительного прототипирования. Встроенная в ESP-12E память придаёт модулю WeMos NodeMCU Lua V2 CP2102 практически автономную работоспособность, во многих случаях делая плату независимой от дополнительных внешних микроконтроллеров.

Технические данные

• Модификация: NodeMCU DevKit 1.0
• Контроллер: ESP8266EX Serial WiFi, однокристальная система на основе Tensilica L106 с ультра-низким энергопотреблением, разрядность 32-бит
• Частота процессора: 80 МГц
• Рабочее напряжение: 3.3 В
• Питание: 5 В от USB, 6 - 12 В через вывод Vin (внешний источник)
• Рабочий ток: 71-80 мА
• Максимальный ток: 300 мА
• RAM-память: 32 Кбайт + 80 Кбайт
• Флеш-память: 32 МБит / 4 МБайт
• Протоколы WiFi: 802.11 b/g/n
• Диапазон частот: 2.4ГГц-2.5ГГЦ (2400М-2483.5М)
• Режимы WiFi: Клиент, Программная точка доступа, Клиент+Программная точка доступа (station, softAP, station+softAP
• Защита: WPA-PSK, WPA2-PSK
• Шифрование: WEP, TKIP, AES
• Сетевые протоколы: IPv4, TCP/UDP/HTTP/FTP
• Выводы общего назначения (вход/выход, GPIO): до 17
• Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6мА
• Аналоговые входы: 1, 10-бит
• Связь по USB: чип CP2102 USB-UART
• Технология STBC, 1x1 MIMO, 2x1 MIMO
• Выходная мощность в режиме 802.11b: +20dBm
• Интерфейсы: UART, HSPI, I2C, I2S, IrDA, GPIO, ШИМ
• Интегрированные переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности
• Интегрированные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования
• Антенна WiFi: PCB, разведена на плате в виде дорожки
• Поддержка файловой системы SPIFFS
• Встроенный стек протоколов TCP / IP
• Поддержка до 5 одновременных клиентских подключений
• Поддержка функций Smart Link для устройств на Andriod и iOS
• Поддержка АТ-команд, Облачного Сервера и Наборов Разработки (SDK), обновление прошивки
• Шаг между контактами: 2.54 мм
• Светодиодная индикация: вывод D4 (GPIO2), вывод D0 (GPIO16)
• Рабочая температура: -20°...+85°
• Размеры: 49.0 х 25.6 х 4.5 мм

Порт USB, первое включение

Всё необходимое для "быстрого старта" есть на самой плате. Встроенный порт USB помогает подключаться к компьютеру напрямую при помощи обычного кабеля с разъёмом стандарта микроUSB. Благодаря ему и микрочипу преобразователя интерфейсов Silabs CP2102, на котором построено общение между USB и ESP8266, отпадает необходимость в использовании дополнительных устройств для организации связи с платой или для внутрисхемного программирования основной микросхемы. Порт USB предоставляет открытую возможность управлять модулем, вносить в него свои приложения или загружать программное обеспечение (прошивку). В ином случае, USB-порт может быть задействован для питания платы.

При первом подключении модуля NodeMCU V2 к компьютеру, может потребоваться установка драйвера для USB-TTL CP2102 преобразователя. Дистрибутив под нужную операционную систему ПК легко ищется на официальном сайте производителя микросхемы.
