Модуль Bluetooth XS3868 на чипе OVC 3860

Технические характеристики:

Напряжение питания: DC 3.6 v — 4.2 v
Максимальный рабочий ток: 55 мА (в режиме ожидания 10 мА)
Версия Bluetooth: 2.0
Частота: 2,402 — 2.480 ГГц
Максимальная мощность передатчика: Class 2, 4 дБм
Чувствительность приемника: -82 дБм
Радиус действия: примерно 10 м
Скорость передачи данных: до 3 Мбит
Встроенный усилитель для наушников: 40 мВт
Время перехода режим энергосбережения: 5 минут
Скорость соединения по UART: 115200 бод
Встроенный стерео ЦАП: 20 битный
Встроенный моно АЦП: 16 битный
Встроенный контроллер заряда аккумуляторов: Li-ion, Li-Pol
Ток зарядки аккумуляторов: до 150 мА
Пароль для соединения: 0000
Размеры: 30 x 17 x 4 мм

Модуль XS3868 предназначен для пайки на печатную плату с шагом контактов 1.3 мм. Собран на чипе OVC3860.Модуль представляет собой устройство, к которому можно подсоединиться по Bluetooth и передавать аудио поток «по воздуху».  Малый размер и питание модуля, полностью адаптированное для работы от Li-Ion аккумуляторов 3,7 вольт, позволяют встраивать эти модули в огромное количество  устройств: это и самодельные Bluetooth гарнитуры, и беспроводные и портативные колонки, и беспроводной интерфейс для колонок и проигрывателей, и какие-нибудь переговорные устройства (если, конечно, дальность работы устраивает), и все остальное, что может воспроизвести фантазия радиолюбителя.

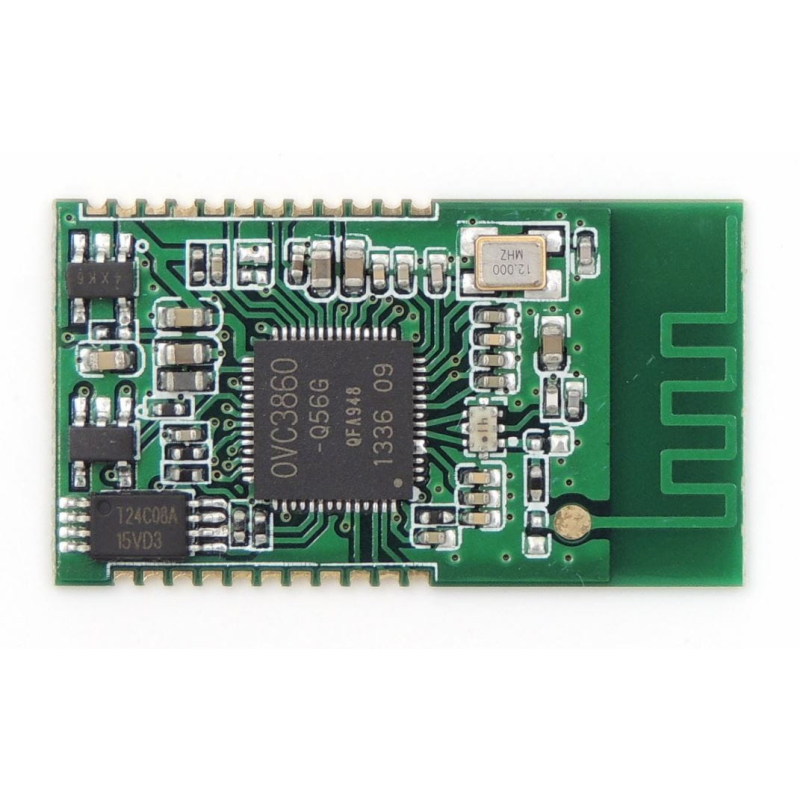

Все электронные компоненты расположены на одной стороне печатной платы. На верхней части расположена антенна с местом для впаивания внешней антенны, в центре установлен Bluetooth чип OVC3860 с минимальной электронной обвязки (конденсаторы и резисторы, кварц). Слева расположена LDO регулятор 4XK6 в корпусе SOT23-5, а правее расположен еще один регулятор 4XY6 (XC9235E26DM) собранный точно в таком же корпусе SOT23-5. Для хранения конфигурации предусмотрена микросхема памяти T24C08A.
