GPIO переходник Enhanced и Intelligent NEXTION

Модели NEXTION серии Enhanced с диагоналями экранов 2.4", 2.8", 3.2", 3.5", 4.3", 5.0", 7.0" и серии Intelligent с диагоналями экранов 7.0", 10.1" оснащены 8-ю цифровыми портами общего назначения (GPIO), расширяющими функционал взаимодействия с дисплейными модулями. Выводы портов GPIO0-7 сведены в один общий малогабаритный 10-контактный разъём JST. На крайних его контактах выведены плюсовая (+5V) и минусовая (GND) линии 5-вольтового напряжения, предназначенная для питания цифровых датчиков, сенсоров, тактовых кнопок и др.

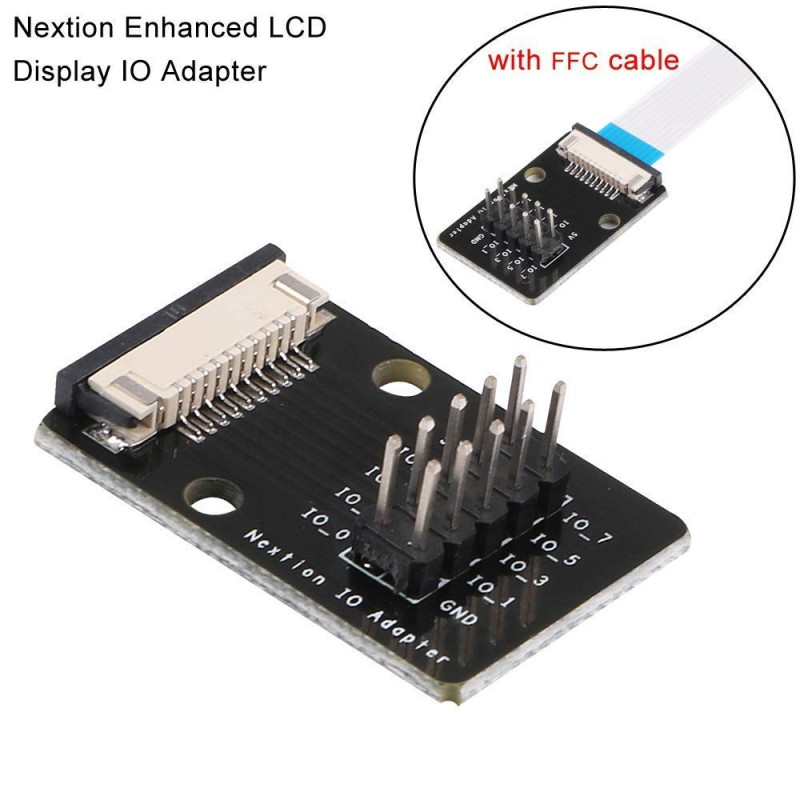

Разъёмы JST наиболее часто используются при соединении двух близко расположенных печатных плат, и соединяются между собой с помощью плоского гибкого кабеля FFC, преимущества которого заключаются в отсутствии путаницы простого проводного подключения и экономии внутреннего пространства. Плоский кабель FFC, без сомнения, удобное и продуманное решение в законченных устройствах. Однако ещё на стадии проведения экспериментов или отладки проекта, плоский кабель покажется не самым удачным способом подключения к тестируемой периферии. Модуль адаптера NEXTION IO ADAPTER спроектирован специально для таких случаев. Он не содержит активных компонентов и располагает лишь набором из десяти штырьевых контактов с шагом 2.54мм, предоставляя разработчику, пожалуй, самый популярный способ соединения микроконтроллерных устройств, применяемый на этапе прототипирования. Каждый штырьевой вывод на плате адаптера промаркирован в соответствии с его целевым назначением.

Технические характеристики

• Вход: разъём JST под гибкий плоский печатный кабель FFC/FPC, 10х1мм
• Выход: 10 штыревых контактов с шагом 2.54мм, расположенные в 2 ряда по 5
• Размеры: 30 х 20 х 4 (10) мм
• Монтажные отверстия: 2 х Ø3 мм
• Совместимость: серии Enhanced, Intelligent
• Вес: 3 гр.
• Комплектация
  • Плата адаптера - 1шт
  • Кабель AWM 20624 80C 60V VW-1, 10x1мм, 100мм  - 1шт
