Монтажный кронштейн актуатора TGE-1500N HF-ZJ-09

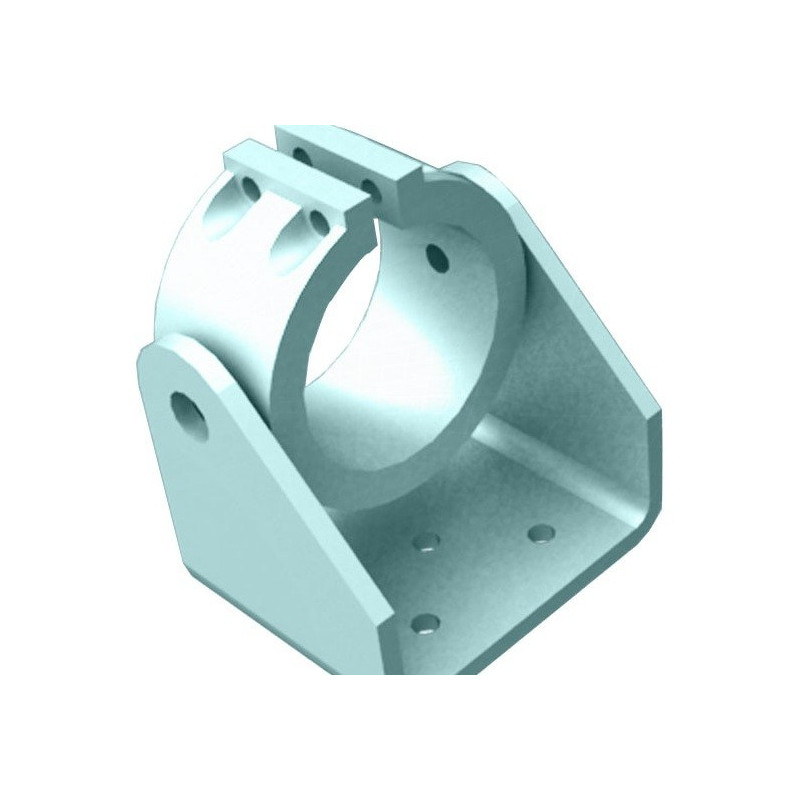

Цельнометаллический кронштейн HF-ZJ-09 предназначен для более прочного и надёжного фиксирования линейных актуаторов моделей TGE-1500N (SRE-1500N) к любым поверхностям. Конструкция кронштейна допускает использование с актуаторами других моделей, имеющими схожие или аналогичные физические размеры. Механизм состоит из двух элементов, соединённых между собой - обжимной муфты и скобы-основания. Обжимная муфта имеет внутренний диаметр 45 мм, в её верхней части располагаются два регулировочных болта. Регулировка диаметра муфты осуществляется вращением одной или обоих головок болтов шестигранным ключом по часовой / против часовой стрелке. Скоба-основание имеет пять отверстий для шурупов или саморезов, размеры прилегания основания к поверхности составляют 62 х 55,3 мм по длине и ширине.

Зачастую, работающий актуатор изменяет угол наклона своего корпуса к удерживающей его поверхности при выдвижении и втягивании штока. При монтаже кронштейна HF-ZJ-09 стоит учитывать столь немаловажный фактор - чем ближе он будет смещён к центру корпуса актуатора, тем меньше становиться допустимый рабочий угол наклона самого актуатора.
