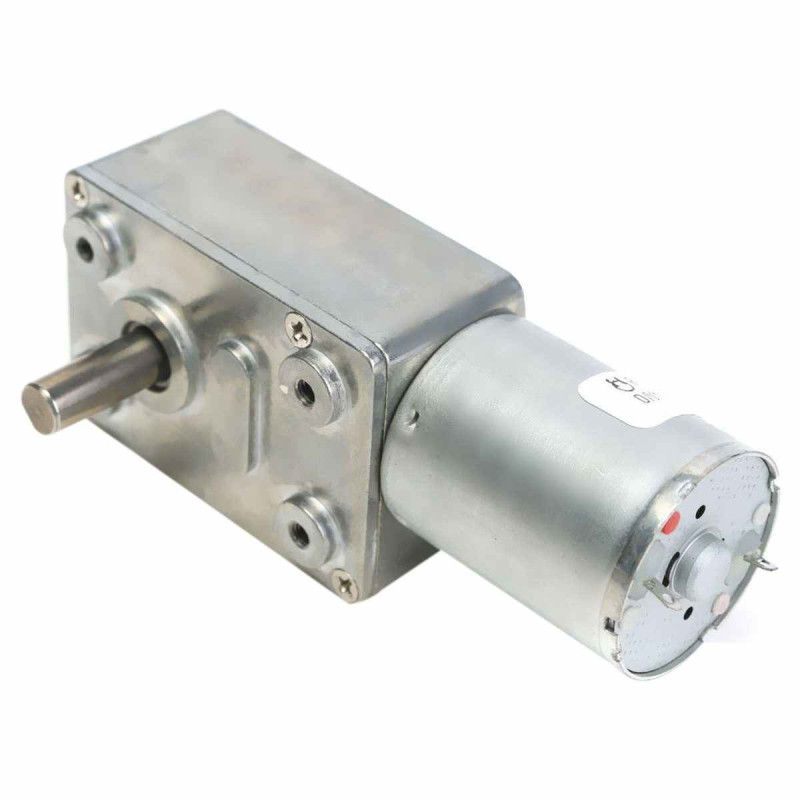

Мотор с редуктором и энкодером JGY-370 червячная передача 12В 130 об/мин

Name: Мотор с редуктором и энкодером JGY-370 червячная передача 12В 130 об/мин
Brand: Радио маркет
SKU: 310562
Price: 61.6 BYN
Availability: PreOrder

Артикул: 310562

Мотор-редуктор с энкодером JGY-370, 1:37.3

Модель: JGY-370
Допустимое напряжение: 12-18 вольт
Номинальное напряжение: 12 вольт
Напряжение энкодера: 3.3-5 вольт
Тип напряжения: постоянное, DC
Ток мотора: 30-110 миллиампер
Редуктор: шестерёнчато-червячный
Соотношение: 1/37.3
Вращения вала редуктора:
130 оборотов в минуту (без нагрузки)
100 оборотов в минуту (под нагрузкой)
Удерживающий момент: 0,22 кг/см
Диаметр вала: 6 мм
Длина вала: 18,5 мм
Размер мотора: 24.4 х 24.4 х 43 мм
Размер редуктора: 46 х 32 х 25.2 мм
Вес: 160 гр

61,60 BYN

под заказ 5-7 дней

Уважаемые покупатели!

* Цены могут отличаться от указанных на сайте.
** Изображения товара на сайте носят справочный характер и могут отличаться от реального вида детали.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22

Описание
Подробнее о товаре

Принцип работы

Мотор-редуктор JGY-370 компактного размера, собран на однофазном коллекторном (щёточном) двигателе постоянного напряжения. На вал двигателя установлен цельнометаллический редуктор, механизм которого совмещает червячную и шестерёнчатую передачи. Редуктор влияет на изменения соотношений крутящего момента и скорости вращения между валом мотора и валом редуктора, снижая скорость и обеспечивая необходимое усилие на валу редуктора.

Червячный винт взаимодействует с шестерней, осевой вал которой расположен под прямым углом. В результате такой сцепки происходит трансформация высокой скорости вращения входного вала с низким крутящим моментом, на вращение выходного вала с небольшой частотой, но значительно большим усилием. Компоновка червячного редуктора может быть различной. Если вал червячного редуктора вращается со скоростью ниже 5 м/с, то червяк располагается снизу, если скорость выше — то устанавливается редуктор с верхним червяком.

Мотор-редуктор способен вращаться в двух направлениях, по часовой и против часовой стрелке. Смена вращения достигается изменением полярности напряжения на контактах двигателя. Если скорость вращения вала более 10 м/с подшипники и гипоидные передачи должны смазываться под давлением. Если мотор тихоходный, то достаточно естественной циркуляции масла при вращении передачи.

Масло для червячных редукторов должно быть высокой вязкости, иначе процесс износа наиболее нагруженных частей редуктора значительно ускорится.

Энкодер

Энкодер предоставляет возможность определять направление вращение вала мотора и скорость его вращения. Применение энкодера в конструкции мотора-редуктора позволяет определить моменты включения и выключения двигателя, а также рассчитать пройденное расстояние, если изделие установлено в самодвижущиеся платформы.

Энкодер изготовлен из цилиндрического магнита и двух однополярных цифровых датчиков магнитного поля с маркировкой 44Е (датчик Холла), и размещён на валу мотора. Напряжение питания энкодера — 3.3-5 вольт.
