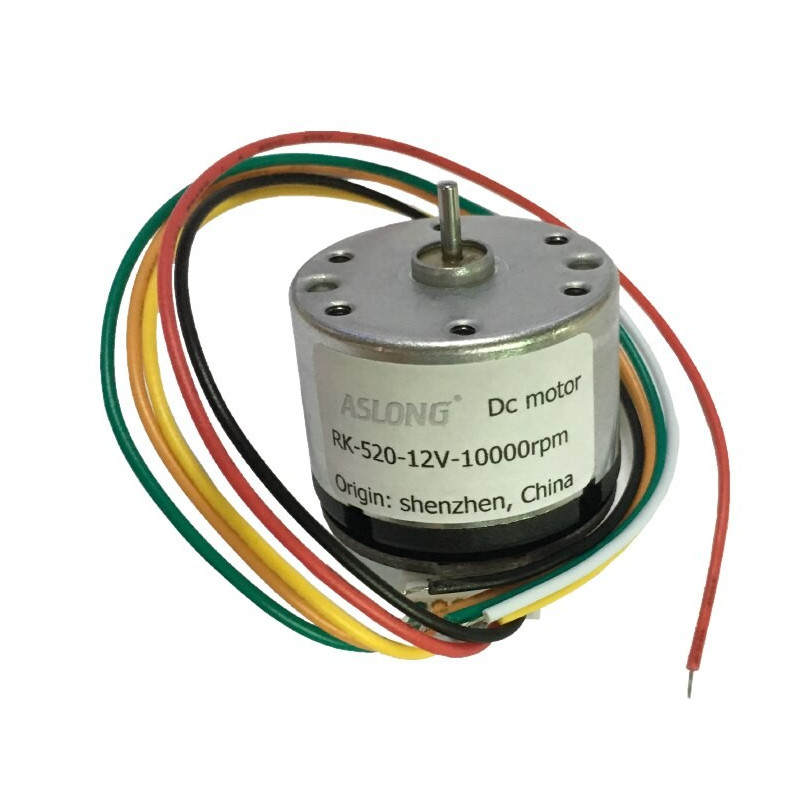

Мотор с энкодером высокоскоростной RK-520B 12В

Мотор с энкодером высокоскоростной RK-520B 12В

Артикул: 310487

Мотор с энкодером высокоскоростной RK-520B

Технические характеристики:
Модель:RK-520B
Питание: 6-12В
Количество оборотов: 10000 об/мин.
Длина вала: 9мм
Диаметр вала: 2мм
Диаметр мотора: 33мм
Высота мотора: 22мм
Длина с энкодером: 42мм

56,40 BYN

* Уважаемые покупатели!
Цены могут отличаться от указанных на сайте.
Наличие товара и актуальную цену вы можете уточнить у наших менеджеров по номеру телефона +375 (33) 385-00-22


Энкодер

Энкодер предоставляет возможность определять направление вращение вала мотора и скорость его вращения. Применение энкодера в конструкции мотора-редуктора позволяет определить моменты включения и выключения двигателя, а также рассчитать пройденное расстояние, если изделие установлено в самодвижущиеся платформы.

Энкодер изготовлен из цилиндрического магнита и двух однополярных цифровых датчиков магнитного поля с маркировкой 44Е (датчик Холла), и размещён на валу мотора. Напряжение питания энкодера — 3.3-5 вольт.

Назначение выводов энкодера

Изделие имеет шесть выводов, предназначенных для коммутации питания и обратной связи:

1. Красный - питание мотора, +12 вольт
2. Чёрный - питание энкодера, -3.3-5 вольт
3. Жёлтый - сигнальный провод обратной связи 1-го датчика Холла
4. Зелёный - сигнальный провод обратной связи 2-го датчика Холла
5. Синий - питание энкодера, +3.3-5 вольт
6. Желтый - питание мотора, -12 вольт

310487
