WeMos D1 Mini Датчик температуры и влажности SHT30 цифровой

Одновременно с выходом в недалёком 2014 году чипа беспроводной связи ESP8266EX по стандарту WiFi, набравшего по-настоящему оглушительную популярность в кругу любителей собирать самодельные устройства, компания WEMOS Electronics представила общественности большую линейку собственных модульных электронных плат под торговой маркой WeMos, задав новый вектор развития ардуино-совместимых платформ. Взяв за основу микроконтроллер от компании Espressif Systems, разработчики значительно потрудились не только над уменьшением размеров базовых модулей, сделав их максимально компактными, но и над выпуском целого спектра расширений, предложив пользователям богатый функционал, способный помочь в реализации задач различного уровня сложности при проектировании и конструировании разнообразных полезных изобретений.

Современные электронные продукты WeMos входят в категорию эффективных низкоценовых решений и позиционируются создателями как открытая платформа для самостоятельной разработки многоцелевых устройств на основе беспроводной связи по технологии WiFi. При этом основной упор сделан на создание и развитие изделий с поддержкой сетей нового поколения "Интернет вещей" (англ. - Internet of Things, IoT), чему активно способствуют существующие возможности облачных вычислений и межмашинных взаимодействий.

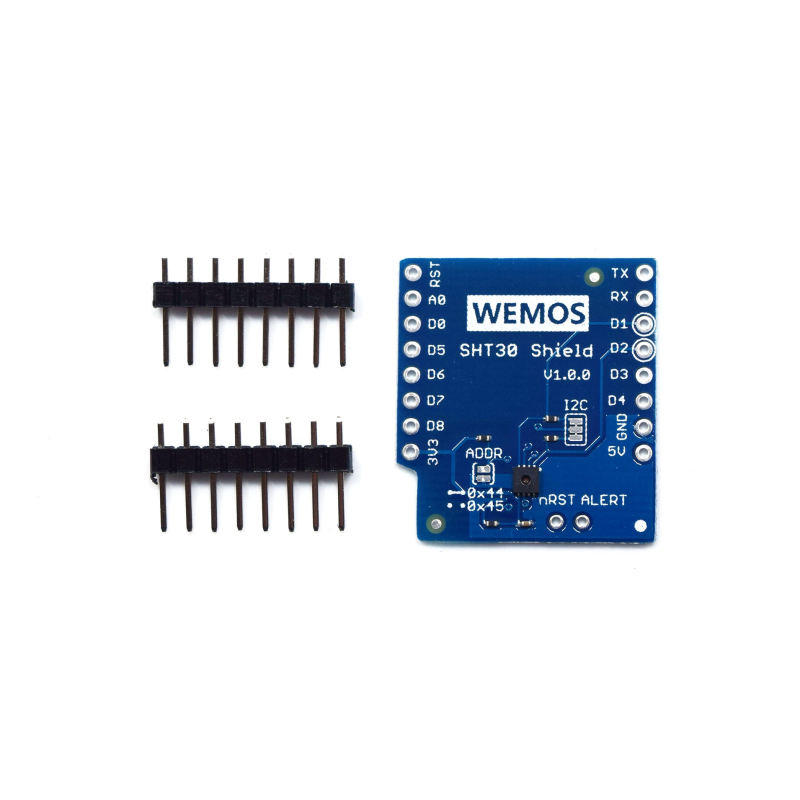

Чтобы потребитель не смог запутаться в физической совместимости плат, каждая серия обладает своими отличительными особенностями. Например, серия WeMos D1 Mini, к которому принадлежит SHT30 Shield Модуль с цифровым датчиком влажности и температуры, имеет синий цвет поверхности текстолита и небольшой скруглённый угловой вырез рядом с маркировкой 3V3. Вырез служит ориентиром, гарантирующим правильное совмещение нескольких плат между собой.

Технические характеристики

• Питание: 3.3 В
• Потребляемый ток: до 10 мА
• Совместимость: WeMos D1 mini / WeMos D1 mini PRO
• Активные выводы: D1 (SCL), D2 (SDA), 3V3, GND
• Тип датчика: цифровой
• Интерфейс: I2C
• Передача данных на скорости до 1 МГц
• Диапазон измерения температуры: -40°С...+125°С
• Температурная погрешность: ±0.3°C в диапазоне -10°C...+55°C
• Диапазон измерения относительной влажности: 0%...100% RH с шагом 0.05%
• Погрешность влажности: ±3%
• Гистерезис: ±0.8% RH при +25°C
• Быстрые запуск и время измерения
• Цифровой выход с полной калибровкой, линеаризацией и температурной компенсацией
• Размер: 28.0 х 25.6 x 2.5 мм
• Модель: v1.0.0

Одним из наиболее популярных проектов среди любителей конструирования эффективных устройств на микроконтроллерных платформах всегда был и остаётся электронный термометр-гигрометр. С подобных несложных схем, как правило, начинается погружение в мир программирования и взаимодействия с микропроцессорной электроникой. В большинстве случаев, приложения с базовым измерением температуры/влажности и отображением показателей на экране, в последствии начинают "обрастать" дополнительным полезными механизмами, зачастую связанными с полной автоматизацией выполнения различных действий, основанных на полученных из окружающей среды показателях. Например, это могут быть простые вытяжки для проветривания ванной комнаты, устройства климатического контроля для сушильных камер, террариумов или инкубаторов, а также полноценные метеостанции, управляющие экосистемой в умном доме.
