Термостат цифровой XH-W1301

Терморегуляторы — полноценные автоматизированные электронные устройства, выполняющие функцию наблюдения за температурными колебаниями окружающей среды и управляющие системами отопления или охлаждения/кондиционирования, предназначенными для поддержания заданной температуры. Зачастую, терморегуляторы эксплуатируются в различных помещениях, будь то промышленные или жилые помещения, а также инкубаторы или теплицы. Терморегулятор XH-W1301 наделён отрицательной и положительной границами настраиваемого температурного диапазона, и способен работать в одном из двух режимов "Охлаждение" или "Обогрев", предварительно настроенного пользователем устройства. В некоторых случаях, терморегулятор XH-W1301 вполне способен заменить дорогостоящие аналоги блоков контроля в системах тёплых полов или противообледенения кровли.

Обзор терморегулятора XH-W1301

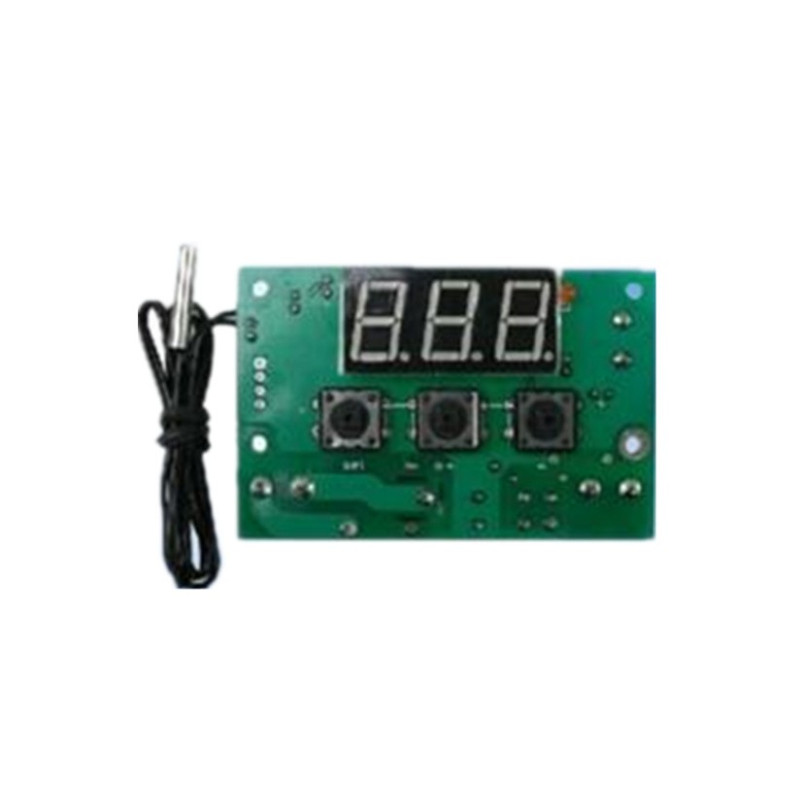

Изделие выполнено в бескорпусном варианте, предоставляя возможность выбора способа монтажа и коммутации. К модели XH-W1301 выпускается ряд декоративных полупрозрачных цветных накладок, с помощью которых терморегулятор впишется во многие дизайнерские интерьерные решения.

Терморегулятор XH-W1301 прост в настройке и эксплуатации. Он собран на микроконтроллере, который обрабатывает получаемые с термодатчика измерения, и управляет включением/отключением единственного одноканального коммутационного реле. Все задаваемые пользователем параметры температуры и срабатывания замыкающего реле хранятся во встроенной памяти. В конструкции изделия предусмотрена звуковая сигнализация и задержка времени включения. Управление термостатом выполняется 3-мя кнопками: установка (Set), увеличение значения (+) и уменьшение значения (-). Трехсимвольный дисплей отображает текущие и настраиваемые температурные значения, а также пункты меню в режиме программирования.

Температурный цифровой датчик терморегулятора съёмный и может быть легко заменён при неисправности. Датчик помещён в герметичный металлический корпус. Длина провода комплектуемого термодатчика составляет примерно 30 см.

Настройка параметров терморегулятора

Контролируемая температура может быть настроена без входа в режим программирования. Для внесения нового значения достаточно нажать кнопку Set, изменить значение кнопками "плюс" и "минус" и подтвердить новую температуру повторным нажатием Set.

1. Вход в режим программирования осуществляется 5-ти секундным нажатием кнопки Set.
2. На экране отобразиться первый (P0) из девяти (P0...P8) пунктов настроек. Перемещение по меню выполняется кнопками "плюс" и "минус".
3. Вход в выбранный пункт происходит нажатием кнопки Set. Кнопками "плюс" и "минус" изменяется выбранный параметр. Повторное нажатие кнопки Set или 10-ти секундное ожидание подтверждает внесение изменений, после чего терморегулятор возвращается в меню.
4. Выход из режима программирования производится нажатием кнопки Set.

Питание терморегулятора XH-W1301 и подключение нагрузки

Схема терморегулятора построена на работу от постоянного 12-вольтового напряжения. Встроенное реле позволяет коммутировать нагрузки с постоянным напряжением 12/24 вольт или переменным напряжением 220 вольт.
