Датчик напряжения и тока на чипе INA219

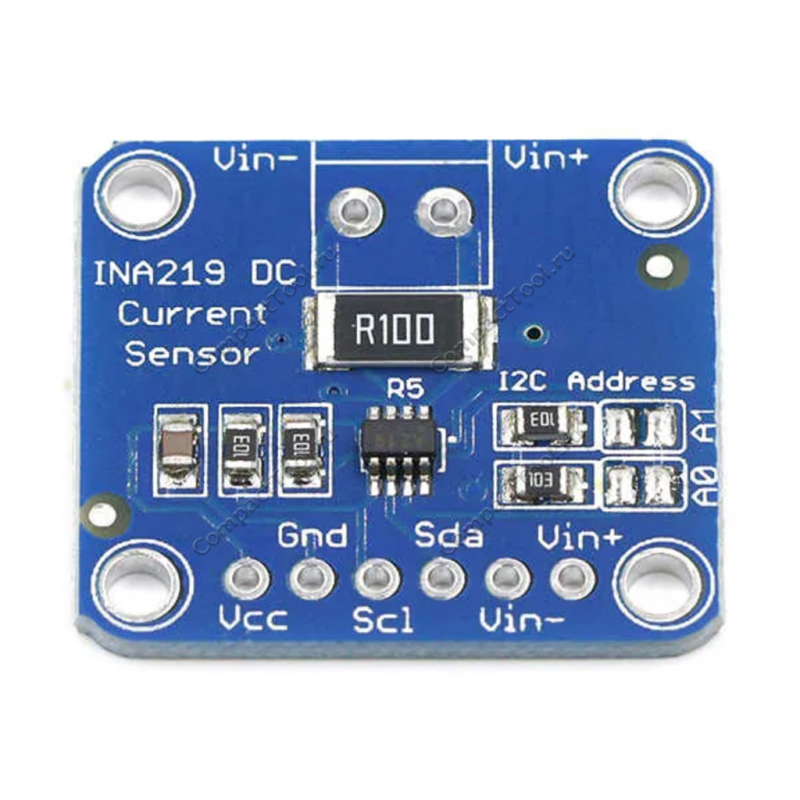

Модуль CJMCU-219, кроме самой микросхемы INA219, содержит все необходимые компоненты обвязки: шунтирующий резистор 0.1 Ом мощностью 2 Вт, подтягивающие резисторы для линий I2C и блокировочную ёмкость. Также на плате модуля имеются перемычки, позволяющие изменить I2C адрес INA219, что может быть полезно при использовании нескольких модулей. CJMCU-219 легко подключается к Ардуино, Raspberry Pi и другим платам, а готовые библиотеки облегчают работу с ним. Всё это в совокупности с высокой точностью измерений и низким энергопотреблением делают датчик INA219 отличным выбором для систем мониторинга питания.

Характеристики CJMCU-219

• Напряжение питания: от 3 до 5.5 В
• Потребляемый ток: не более 1 мА
• Диапазон измеряемых напряжений: от 0 до 26 В
• Максимальная измеряемая сила тока: 3.2 А
• Разрядность АЦП: 12 бит
• Погрешность измерений: не более 1 %
• Рабочая температура: от -25 до 85 °C
• Протокол: I2C. Режимы Fast-mode (400 кбит/с) и High-speed (3,4 Мбит/с)
• Фильтрация: до 128 выборок для усреднения результата

С остальными параметрами вы можете ознакомиться в даташите INA219

Схема модуля и принцип работы
